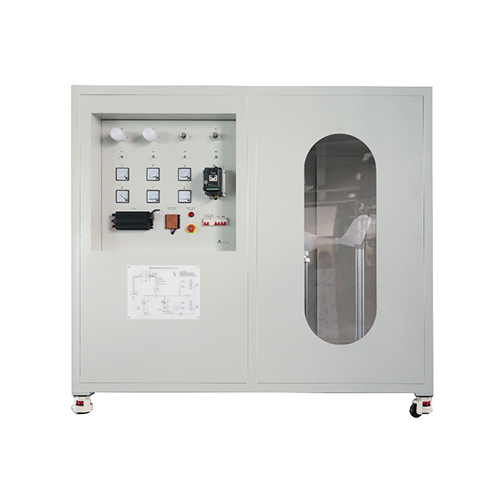

ZM2165E Matériel pédagogique pour la formation à l'énergie éolienne - Formation professionnelle - Énergies renouvelables

1. Présentation du produit
1.1 Description du produit
Ce matériel de formation se compose de six unités principales : unité de production d'énergie, unité de charge, unité de stockage d'énergie, module onduleur, unité de contrôle et unité de charge. Il permet d'acquérir les connaissances fondamentales sur la production d'énergie éolienne, ainsi que la compréhension et l'analyse de l'installation, de la mise en service, de l'exploitation, de la maintenance, du diagnostic et de l'analyse des pannes. Les étudiants peuvent ainsi maîtriser les principes et les méthodes de contrôle, et développer les connaissances et les compétences nécessaires. Ce matériel convient à l'enseignement et à l'évaluation des compétences des étudiants des filières concernées dans les établissements d'enseignement supérieur professionnel, les lycées professionnels et les écoles techniques.
1.2 Caractéristiques du produit
1. Le dispositif de formation est constitué d'une structure en profilés d'aluminium, lui conférant une allure simple et élégante. Équipé de roulettes, il est réglable en hauteur en fonction du terrain. Sa surface extérieure en tôle d'acier peinte de 1,5 mm d'épaisseur lui assure robustesse et élégance.
2. La vitesse du vent est réglable, la configuration est complète et l'utilisation est aisée. 3. Le matériel de formation est doté d'un bon système de protection de sécurité. 2. Spécifications techniques
2.1 Paramètres techniques
Alimentation : CA monophasé 220 V, 50 Hz, prise britannique
Conditions de fonctionnement : température ambiante -10 °C à +40 °C, humidité relative < 85 % (à 25 °C)
Voltmètre CC : 30 A
Ampèremètre CC : 5 A
Voltmètre CA : 30 A
Ampèremètre CA : 1 A
Onduleur : Entrée : 12 V CC, Sortie : 220 V CA, 50 Hz, Puissance nominale : 500 W, Puissance crête : 1 000 W
Lampe à incandescence : 220 V, 40 W
Éolienne : triphasée 12 V CA, 300 W, 3 pales, vitesse de démarrage : 2 m/s, vitesse nominale : 12 m/s, diamètre de la turbine : 1,35 m
Contrôleur d’éolienne : triphasé 12 V CA, 300 W, sortie redresseur : 12 V CC
Batterie : 12 V/38 Ah
Onduleur : entrée monophasée 220 V, sortie triphasée 380 V, 1,5 kW
Ampoule LED : 12 V, 12 W
2.2 Dimensions et poids
Dimensions : 2130 mm × 2080 mm × 2020 mm
Poids : 517 kg

3. Composants du produit
3.1 Pièce principale
N° Nom
1 Panneau de commande
2 Schéma électrique
3 Hublot
4 Volant
5 Éolienne
6 Batterie 12 V
7 Ventilateur axial
8 Filet de protection
3.2 Composants électriques
N° Nom
1 Ampoule (HL1, HL2)
2 Ampoule à filament de tungstène (HL3, HL4)
3 Interrupteur (SB1, SB2, SB3, SB4)
4 Onduleur
5 Voltmètre (V1)
6 Voltmètre (V2)
7 Voltmètre (V3)
8 Voltmètre (V4)
9 Ampèremètre (A1)
10 Ampèremètre (A2)
11 Onduleur
12 Contrôleur hybride éolien-solaire
13 Voyant
14 Bouton d'arrêt d'urgence
15 Disjoncteur
16 Disjoncteur (QF1)
17 Disjoncteur (QF2)
3.3 Accessoires du produit
N° Nom
1 Chargeur intelligent 12 V
4. Liste de configuration du produit
N° Nom Quantité
1 Ampoule (HL1, HL2) 2
2 Ampoule à filament de tungstène (HL3, HL4) 2
3 Interrupteur à bascule (SB1, SB2, SB3, SB4) 4
4 Onduleur 1
5 Voltmètre (V1) 1
6 Voltmètre (V2) 1
7 Voltmètre (V3) 1
8 Voltmètre (V4) 1
9 Ampèremètre (A1) 1
10 Ampèremètre (A2) 1
11 Onduleur 1
12 Contrôleur hybride éolien-solaire 1
13 Voyant 1
14 Bouton d'arrêt d'urgence 1
15 Disjoncteur 1
16 Disjoncteur (QF1, QF2) 2
18 Chargeur intelligent 12 V 1
20 Schéma électrique 1
21 Hublot 1
22 Éolienne 1
23 Batterie 12 V 1
24 Ventilateur axial 1
25 Écran de protection 1
5. Liste des expériences pédagogiques sur le produit
(1) Expérience de décharge de la batterie
(2) Expérience avec un onduleur
(3) Expérience de charge de la batterie
(4) Expérience sur les mesures de protection d'urgence
(5) Expérience de protection contre les surcharges de l'éolienne
(6) Expérience de production d'énergie éolienne
(7) Expérience de charge avec un chargeur intelligent
