ZM2125 Équipement de formation à la production d'énergie éolienne - Matériel didactique - Équipement de formation professionnelle - Équipement de formation aux énergies renouvelables
I. Présentation de l'équipement
1. Introduction
1.1 Présentation
Ce système de formation simule le processus de production d'électricité à partir de l'énergie éolienne et permet aux étudiants d'apprendre ce processus. Le générateur éolien est entraîné par un ventilateur. Ce dispositif développe les compétences pratiques des étudiants et convient aux écoles d'ingénieurs, aux instituts de formation et aux lycées techniques.
1.2 Caractéristiques
(1) Ce dispositif utilise une structure à colonnes en aluminium avec des appareils de mesure intégrés. Équipé de roulettes, il est facile à déplacer.
(2) Il permet de réaliser de nombreux circuits et composants expérimentaux. Les étudiants peuvent les combiner pour créer différents circuits et réaliser diverses expériences et contenus de formation.
(3) Banc de formation avec système de protection. 2. Paramètres de performance
(1) Groupe éolien : composé d’un ventilateur et d’un insufflateur d’air, il est constitué d’une structure en profilés d’aluminium et repose sur des roulettes. Les dimensions du ventilateur sont de 800 mm × 800 mm × 1 500 mm (longueur × largeur × hauteur), celles de l’insufflateur d’air sont également de 800 mm × 800 mm × 1 500 mm (longueur × largeur × hauteur).
(2) Boîtier d’alimentation : structure en profilés d’aluminium, boîtier suspendu en aluminium. Dimensions : 1 080 mm × 300 mm × 740 mm (longueur × largeur × hauteur).
(3) Ventilateur :
(4) Spécifications techniques de la batterie :
(5) Conditions de fonctionnement :
Température -10 à +40 °C
Température ≤ 80 °C
Air ambiant : air non corrosif, air exempt de carburant, air exempt de poussières conductrices en grande quantité
(6) Puissance :
3. Présentation du système
Ce système se compose de quatre parties : un système éolien, un système de contrôle et un système d'onduleur. Le système éolien comprend un ventilateur, un générateur et une batterie. Le système de contrôle est composé d'un contrôleur de production d'énergie éolienne. Le système d'onduleur est composé d'un variateur de fréquence et d'une unité de charge.

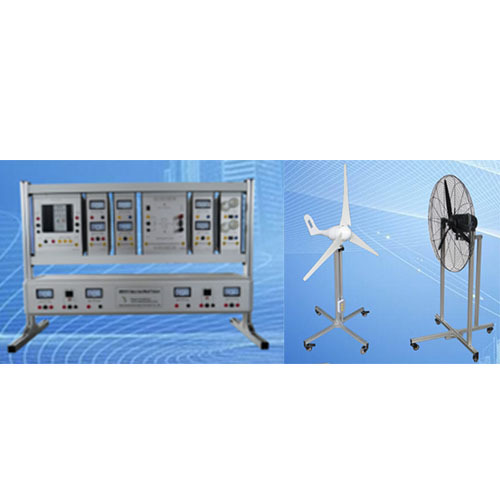

Générateur éolien simulé : ce système utilise un générateur synchrone à aimant permanent à arbre horizontal. Il utilise un ventilateur pour simuler le vent naturel. Le ventilateur peut être réglé sur trois vitesses. Ce système peut simuler les variations de direction et de puissance du vent en modifiant la vitesse et la position du ventilateur, puis mesurer l'effet de production dans les conditions correspondantes. Le générateur éolien simulé est illustré ci-dessous. Générateur éolien de simulation
Comme illustré ci-dessus, l'image de gauche représente le générateur éolien. Ce dernier fournit une tension alternative triphasée de 12 V. La borne de sortie est connectée au boîtier de raccordement situé sous l'appareil. L'image de droite représente le ventilateur, alimenté en courant alternatif monophasé de 220 V, 50 Hz. En fonctionnement, les deux parties du générateur sont reliées par une tige de connexion profilée. Voir ci-dessous.
Mode de connexion du générateur éolien de simulation
Image du panneau de commande
Explication des voyants
3.2 Panneau de commande
(1) Indicateurs de tension et de courant de sortie
(2) Indicateur d'alimentation et borne de sécurité de sortie
(3) Alimentation CA interne avec protection contre les courts-circuits. Les étudiants peuvent observer la structure interne du boîtier d'alimentation à travers la fenêtre transparente. 3.3 Composants de l'équipement
(1) Boîtier de suspension du contrôleur (1 pièce)
(2) Boîtier de suspension de l'onduleur (1 pièce)
(3) Boîtiers de suspension du compteur (2 pièces)
(4) Boîtiers de suspension des bornes de charge (2 pièces)
(5) Câble de sécurité électrique de 4 mm² (40 unités)
4. Liste des expériences
(1) Test des caractéristiques de la batterie : 1) Paramètres techniques électriques ; 2) Connexion de la batterie en série et en parallèle
(2) Expérience du contrôleur de charge : 1) Test de protection contre l'inversion de polarité ; 2) Protection du contrôleur contre la surcharge de la batterie ; 3) Test de protection du contrôleur contre la décharge excessive de la batterie ; 4) Test d'anti-charge
(3) Expérience de simulation d'un système de production d'électricité éolienne
(4) Expérience de contrôle de la charge de l'énergie éolienne
(5) Expérience de test de la puissance de fonctionnement du générateur
(6) Expérience du principe de base de l'onduleur
(7) Expérience de test de la forme d'onde de sortie d'un onduleur simple
(8) Expérience du principe de base de l'onduleur
(9) Expérience de test de la forme d'onde de sortie d'un onduleur simple
(10) Expérience de l'entraînement d'une charge CA par l'onduleur
