ZM9107 Matériel didactique pour débitmètre Venturi - Matériel de formation professionnelle - Matériel de laboratoire de mécanique des fluides

1. Description
Le débitmètre Venturi est un appareil courant dans l'industrie. Il possède de nombreuses prises de pression supplémentaires, reliées à des manomètres à eau, permettant une étude complète de la distribution de pression le long du canal convergent-divergent.

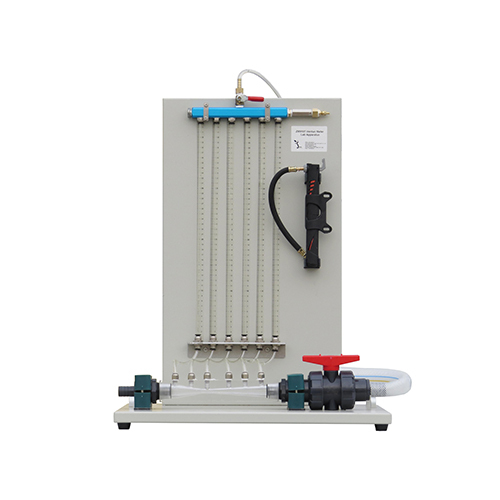

Cet appareil est conçu pour être utilisé avec un banc hydraulique gravimétrique ou volumétrique. Ces bancs mesurant le débit absolu, les étudiants peuvent déterminer les coefficients du débitmètre Venturi pour différentes conditions d'écoulement. L'appareil comprend un tube Venturi horizontal, une vanne de régulation de débit en aval et des tubes manométriques. Un panneau manométrique maintient les tubes manométriques verticalement. Un collecteur situé au-dessus des tubes est équipé d'une vanne de régulation de pression d'air. Le socle est muni de pieds réglables. Le panneau manométrique comporte une échelle graduée derrière les tubes pour une lecture directe du niveau d'eau. L'utilisation de matériaux plastiques et de finitions anticorrosion protège l'ensemble de l'appareil contre la corrosion.
L'eau pénètre dans le débitmètre Venturi et sa vanne de régulation de débit en détermine le débit. Cette vanne étant située en aval, elle ne génère aucune turbulence en amont. Pour ajuster le niveau d'eau de référence dans les tubes du manomètre, les élèves raccordent une pompe manuelle (fournie) à la vanne de régulation de pression d'air située au-dessus des tubes.
Pour réaliser les expériences, les élèves règlent et mesurent le débit à travers le venturi. Ils mesurent la hauteur manométrique à la section transversale en amont et à l'entrée du venturi. Ils notent également la distribution de pression le long du reste du débitmètre. Ils répètent ensuite la procédure en réduisant progressivement le débit et en effectuant des mesures similaires à chaque fois. Les élèves peuvent ainsi comparer la distribution de pression idéale à la distribution mesurée et calculer les coefficients de débit du débitmètre.
