Équipement didactique et pédagogique : banc d'essai mécanique pour console asymétrique

SR1611 Équipement didactique et pédagogique : banc d'essai mécanique pour console asymétrique
I. Aperçu
Cet équipement est destiné aux départements de génie mécanique des universités, pour les cursus en mécanique théorique et appliquée, mécanique de l'ingénieur, mécanique des solides et autres domaines connexes.
Le dispositif permet d'étudier la flexion d'une poutre en porte-à-faux et de déterminer le centre de cisaillement lorsque le plan de chargement ne coïncide pas avec l'axe de symétrie de la section transversale. Il doit être utilisé avec un bâti de base universel ou un bâti structurel universel ST300 (fournis séparément).

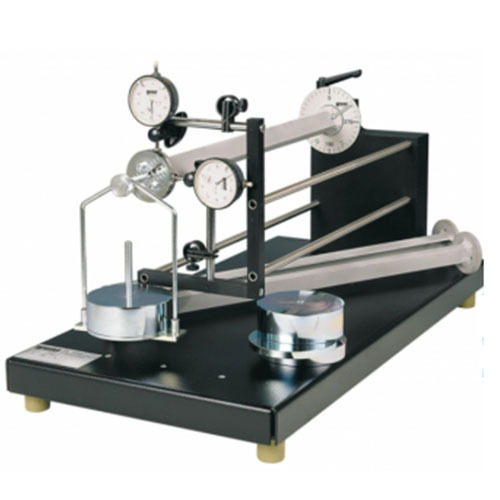

La ​​poutre en porte-à-faux testée est montée horizontalement sur une colonne de support à l'une de ses extrémités. Cette extrémité peut pivoter pour indiquer sa position par rapport à une échelle angulaire fixe. La charge est appliquée à l'extrémité libre au moyen d'un porte-masses et de masses. Un disque circulaire est fixé à l'extrémité libre ; les déplacements verticaux et horizontaux peuvent être mesurés à l'aide de deux comparateurs à cadran. La broche de suspension du porte-masses peut être déplacée latéralement sur le disque circulaire, à travers et au-delà de la section de la poutre, afin de déterminer le centre de cisaillement.
Un manuel d'instructions est inclus.
II. Expériences types
Mesure des déplacements verticaux et horizontaux en fonction des positions angulaires pour une charge appliquée.
Étude de la relation entre les flèches verticales et horizontales et les axes principaux.
Détermination du moment d'inertie de surface par rapport à l'axe neutre.

III. Caractéristiques techniques
Structure : aluminium
Base équipée de patins en caoutchouc réglables pour l'ajustement de la hauteur.
Poids total inférieur à 200 kg.
Conditions d'utilisation : -10 °C à 40 °C, humidité < 85 %
Section en porte-à-faux en aluminium extrudé, longueur 500 mm.
- Profilé en L (cornière) : 1
- Profilé en U (profilé en canal) : 1
- Profilé rectangulaire : 1
Support de charge : 1
Comparateurs à cadran : 2
