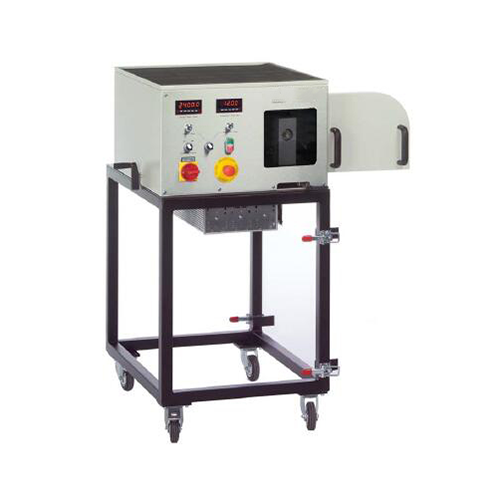

Unité universelle d'entraînement et de freinage pour la réfrigération - Matériel didactique et pédagogique

SR20061 Unité universelle d'entraînement et de freinage pour la réfrigération - Matériel didactique et pédagogique
Marque : ShouldShine
Modèle : SR20061
Objectifs pédagogiques / Expériences
Moteur asynchrone utilisé comme unité d'entraînement ou de freinage
en connexion avec l'un des accessoires - mesure du couple - mesure de la vitesse
Spécifications
[1] Unité d'entraînement et de freinage utilisée pour l'étude de différentes machines motrices ou entraînées
[2] Moteur asynchrone avec convertisseur de fréquence permettant un fonctionnement dans les 4 quadrants : mode générateur ou moteur
[3] Moteur asynchrone avec suspension pendulaire, mesure du couple par levier et capteur de force
[4] Capteur optique pour l'enregistrement de la vitesse
[5] Échange de données entre le module de base et les accessoires via un câble de données
[6] Les valeurs mesurées de vitesse et de couple sont affichées numériquement sur l'appareil
Caractéristiques techniques
Moteur asynchrone avec convertisseur de fréquence - Puissance : 2200 W - Vitesse max. : env. 3000 tr/min - Couple max. : env. Couple de 12 Nm
Fonctionnement par courroie trapézoïdale - Longueur de la courroie : 1157 mm, 1180 mm, 1250 mm - Type de courroie :
SPA - Diamètre de la poulie : 125 mm
Charge résistive : 72 ohms, 2400 W
Plages de mesure - Couple : -15 à 15 Nm - Vitesse : 0 à 5000 tr/min
Dimensions et poids (L x l x H) : 1000 x 800 x 1250 mm - Poids : env. 125 kg
Alimentation requise : 400 V, 50/60 Hz, triphasé ou 230 V, 60 Hz/CSA
