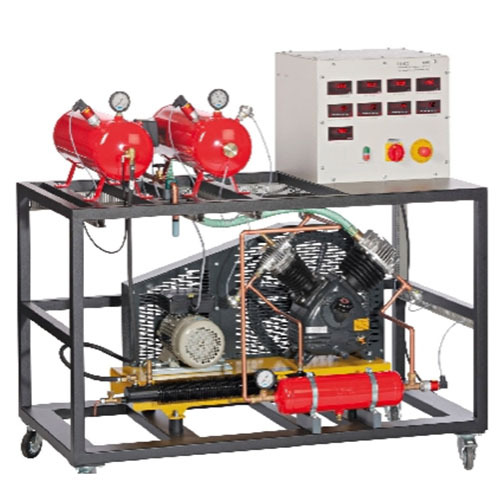

Équipement pédagogique et didactique pour la formation en ingénierie des fluides : compresseur à deux étages

SR2112F Équipement pédagogique et didactique pour la formation en ingénierie des fluides : compresseur à deux étages
1. Composition de l'équipement :
Structure en profilés d'aluminium montée sur roulettes pivotantes pour une mobilité aisée. Le compresseur à pistons bi-étagé, équipé de trois cylindres et d'un système de refroidissement par eau, est fixé au châssis.
3. Présentation du principe :
L'air comprimé destiné aux industries et aux entreprises l'utilisant comme source d'énergie est produit par des systèmes de génération d'air comprimé. Le compresseur constitue un élément clé de ces systèmes ; il convertit l'énergie mécanique fournie en air à pression élevée. Ces systèmes sont utilisés pour actionner des machines dans le secteur minier, alimenter des systèmes de commande pneumatique dans des usines d'assemblage ou encore des dispositifs de gonflage de pneus dans les stations-service.
L'air est aspiré dans un réservoir d'admission où il est stabilisé avant d'être comprimé en deux étapes. Un réservoir sous pression supplémentaire, assurant le refroidissement intermédiaire, est placé entre le premier et le second étage. À la sortie du second étage, l'air comprimé est refoulé vers un autre réservoir sous pression via un tube de refroidissement. Pour atteindre un régime stable, l'air comprimé peut être évacué par une soupape de décharge équipée d'un silencieux. Le système est complété par des soupapes de sécurité et un pressostat. Des capteurs mesurent les pressions et les températures aux deux étages ainsi que la consommation électrique. Une buse située sur le réservoir d'admission permet de déterminer le débit volumétrique d'aspiration. Les valeurs mesurées sont affichées sur des écrans numériques.

3. Contenu expérimental :
Expériences thermodynamiques sur des compresseurs à deux étages.
Comparaison de la température et de la pression entre le premier et le second étage de compression.
Le banc permet d'étudier les aspects thermodynamiques liés au compresseur à deux étages.
Le banc se compose de :
Compresseur alternatif.
Compresseur à pistons à deux étages.
Pression maximale : 10 bars minimum.
Débit d'air : à partir de 100 l/min.
Capacité du réservoir : 200 l minimum.
2 échangeurs air-eau pour les deux étages, avec possibilité de choisir un échange à co-courant ou à contre-courant.
Capteurs de mesure :
Capteur de débit pour mesurer le débit d'eau de refroidissement.
Thermocouples pour mesurer les températures de l'air et de l'eau en différents points.
Manomètres pour mesurer les pressions d'aspiration et de refoulement à chaque étage.
Capteur de mesure du débit d'air.
Tous les accessoires nécessaires assurant un fonctionnement efficace.
Alimentation électrique : 220 V / 380 V / 50 Hz.
