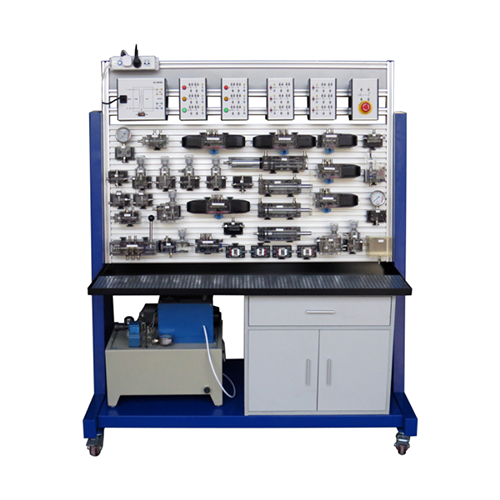

ZMH1107T Équipement de formation hydraulique transparent, banc hydraulique, équipement didactique, équipement de formation professionnelle
1. Présentation de la structure
Ce système utilise des composants hydrauliques transparents, une structure à rainures en aluminium, des contacts de passage d'huile mobiles et un circuit électrique universel. Grâce aux outils fournis et aux instructions du formateur, l'étudiant peut facilement réaliser diverses opérations de contrôle, d'expérimentation et de test courantes sur les transmissions hydrauliques. Il permet aux étudiants et aux ingénieurs de comprendre le principe de fonctionnement, la structure et le processus de fonctionnement des passages d'huile et du système hydraulique. C'est un instrument essentiel pour l'enseignement et la formation pratique en transmission hydraulique.
Dimensions : 150 cm (longueur) × 70 cm (largeur) × 170 cm (hauteur)
Composition des composants de commande électrique
Il se compose principalement d'une alimentation électrique, d'un dispositif de protection des passages d'huile, d'un dispositif de protection du banc d'essai, d'un boîtier de commande à relais, de boutons et d'autres composants de commande.
Présentation des composants de commande électrique
Alimentation électrique : tension d'entrée : 220 V CA, 50 Hz
Tension de sortie : 24 V CA
2. Boîtier de commande à relais
Le boîtier de commande à relais remplit les mêmes fonctions que le système de commande électrique de base. Il se compose d'un boîtier d'alimentation, d'un boîtier de boutons et d'un boîtier de voyants.
Le système de commande par relais comprend deux modes de fonctionnement indépendants. En mode 1, si l'opérateur appuie sur « inversion I » ou « démarrage normalement ouvert », un signal est émis (le contact NO du commutateur de fin de course se ferme), la sortie I du groupe d'électrovannes correspondant est activée et le voyant correspondant s'allume. Simultanément, si l'opérateur appuie sur « inversion II » ou « arrêt NC », un signal est émis (le contact NC du commutateur de fin de course s'ouvre), la sortie II du groupe d'électrovannes correspondant est activée et le voyant correspondant s'allume. Simultanément, la sortie I est désactivée et son voyant s'éteint. Les sorties I et II sont donc interverrouillées. Cela est principalement dû au fait que les deux électroaimants de l'électrovanne directionnelle double ne peuvent pas être alimentés simultanément (remarque : les deux électroaimants de l'électrovanne directionnelle double doivent être connectés aux sorties « I » et « II » du même groupe d'électrovannes). En appuyant sur le bouton « Arrêt » ou sur « NC » (normalement fermé), un signal est émis, ce qui coupe l'alimentation des sorties « I » et « II ».
Le mode de commande du groupe deux est identique à celui décrit ci-dessus.
Lors de l'utilisation du système de commande, l'opérateur doit simplement mettre l'alimentation sous tension et connecter les entrées et sorties aux emplacements correspondants ; l'équipement exécutera alors les opérations de commande.
3. Circuit du moteur et du régulateur de la pompe à huile
1. Présentation du fonctionnement
Le banc d'essai permettant de réaliser divers circuits hydrauliques, notamment une large plage de pression et des débits variables, nécessite un moteur d'entraînement de pompe à huile de petite taille à excitation shunt et un variateur de vitesse. 2. Données techniques du moteur CC :
Modèle de moteur : YET-80102 Courant nominal : 2 A
Puissance nominale : 400 W Tension nominale : 220 V CA
Plage de vitesse réglable : 0 à 1 500 tr/min
3. Données techniques du régulateur de moteur CC :
Tension d'entrée : 220 V CA
Tension de sortie : 0 à 220 V CC
Configuration de la vanne hydraulique transparente
N° Désignation Quantité
1 Station de pompage hydraulique Moteur CC de traction 1
Alimentation CC spécialisée et circuit de régulation de vitesse
Tachymètre numérique haute précision
Manomètre
Pompe à huile à engrenages
Réservoir d'huile
Soupape de trop-plein
Filtre à huile et indicateur de niveau de température
2 Vérins hydrauliques double effet 2
3 Vérin hydraulique à rappel par ressort 1
4 Vérin hydraulique de surpression 1
5 Clapets anti-retour 2
6 Clapets anti-retour à commande hydraulique 2
7 Soupapes de trop-plein 2
8 Distributeur 1
9 Variateur de vitesse Vanne 2
10 Vanne de séquence 2
11 Réducteur de pression 1
12 Électrovanne directionnelle 2/2 1
13 Électrovanne directionnelle 4 voies 2 positions 2
14 Électrovanne directionnelle 4 voies 3 positions type « O » 1
15 Électrovanne directionnelle 4 voies 3 positions type « H » 1
16 Électrovanne directionnelle 4 voies 3 positions type « M » 1
17 Sélecteur de position 4 voies 2 positions 1
18 Sélecteur de position manuel 5 voies 3 positions 1
19 Relais de pression 1
20 Manomètre 2
21 Interrupteur de course 4
22 Connecteur en T 2
23 Connecteur 4 voies 2
24 Tube hydraulique 40
25 Réservoir d'huile auxiliaire 1
