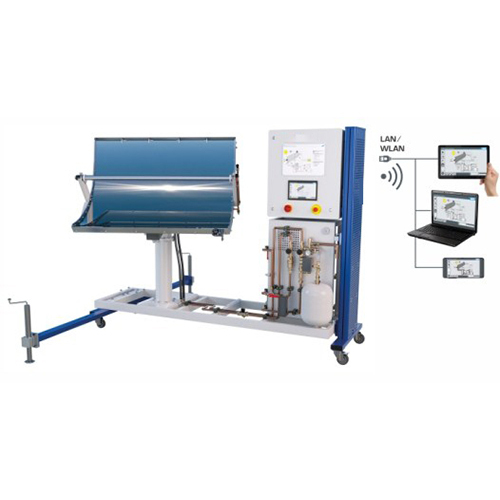

TB-220726-V-208 Système de formation au suivi solaire parabolique (matériel didactique, matériel de formation professionnelle, matériel de formation aux énergies renouvelables)

Le système doit couvrir les objectifs de formation suivants :
Étude de la focalisation du rayonnement solaire à l’aide d’un miroir parabolique
Étude du facteur de concentration optique
Familiarisation avec l’éclairement solaire direct normal (DNI)
Familiarisation avec le suivi solaire par capteurs
Apprentissage du suivi solaire astronomique
Conversion de l’énergie rayonnante en chaleur
Étude des pertes dans les capteurs solaires thermiques
Illustration des courbes de rendement

Spécifications techniques minimales requises (équivalentes ou supérieures) :
Automate programmable avec écran tactile pour le contrôle et l’acquisition de données
Capteur solaire thermique
─Miroir parabolique : longueur du canal : 1,3 m, largeur d’ouverture : 1 m, surface du miroir : 1,4 m², distance focale : 0,3 m
─Absorbeur avec tubes absorbeurs à revêtement sélectif, conduite en U pour le fluide caloporteur et double paroi vitrée pour limiter les pertes de chaleur
─Circuit solaire avec pompe solaire réglable
Suivi solaire 2 axes avec motoréducteurs
Circuit d’eau chaude
─10 échangeurs de chaleur à plaques : 2,9 kW chacun
─Réservoir tampon : 65 L
Le capteur doit pouvoir s’aligner verticalement grâce à une suspension pivotante
Capteur d’irradiance directe intégré
Magnétomètre et accéléromètre intégrés pour l’alignement astronomique
4 capteurs de température : jusqu’à 150 °C chacun
Capteur de débit : 25 à 315 L/h
Capteur de pression : jusqu’à 5,5 bar
Interface LAN/WLAN intégrée permettant la connexion de nombreux périphériques pour le fonctionnement, le contrôle et la duplication d’écran des expériences
Le système est installé sur un chariot rigide à quatre roulettes
Unité d’éclairage artificiel, 8 x 1 000 W avec son propre chariot
PC Core i7, graveur DVD+/-RW, 8 Go de RAM, disque dur de 1 To, souris optique, clavier multimédia, moniteur LED 21 pouces
