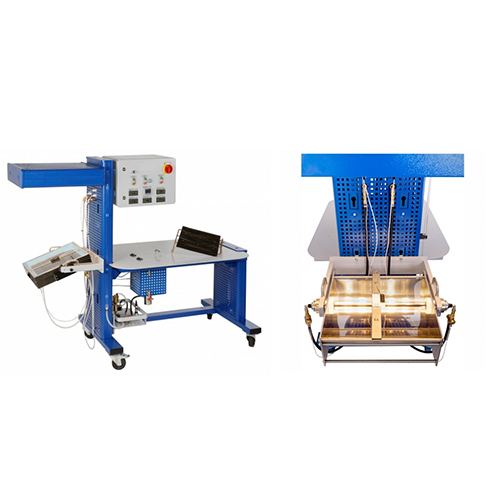

TB-220726-V-207 Système de formation à l'énergie solaire thermique - Matériel didactique - Matériel de formation professionnelle - Matériel de formation aux énergies renouvelables

Le système de formation doit couvrir les points suivants :
Conception et fonctionnement d’un système solaire thermique simple
Calcul de la puissance nette
Bilan énergétique du capteur solaire
Influence de l’éclairement, de l’angle d’incidence et du débit
Établissement des courbes de rendement
Influence de différentes surfaces absorbantes
Familier la focalisation du rayonnement solaire à l’aide d’un miroir parabolique
Étude du facteur de concentration optique
Conversion de l’énergie rayonnante en chaleur
Pertes dans les capteurs solaires thermiques
Caractéristiques de rendement

Spécifications techniques minimales requises (équivalentes ou supérieures) :
Unité d'éclairage composée de 16 ampoules halogènes de 75 W
2 absorbeurs remplaçables avec revêtements différents
Circuit solaire avec pompe à débit réglable de 0 à 24 l/h
Réservoir d'eau chaude avec serpentin servant d'échangeur de chaleur et résistance électrique auxiliaire
4 capteurs de température (0 à 100 °C) et capteur d'éclairement (0 à 3 kW/m²)
Plage de mesure du débit : 0 à 30 l/h
Logiciel d'acquisition de données permettant la connexion d'un nombre illimité d'ordinateurs pour l'observation et l'analyse des expériences
Interface USB
PC Core i7, graveur DVD+/-RW, 8 Go de RAM, disque dur de 1 To, souris optique, clavier multimédia, moniteur LED 21 pouces
Capteur plan avec espacement et inclinaison réglables
Surface absorbante : 320 x 330 mm
Angle d'inclinaison : 0 à 60°
Collecteur parabolique cylindrique
Capteur solaire thermique à miroir parabolique cylindrique Miroir
─Longueur du canal : 400 cm
─Largeur d'ouverture : 400 cm
─Distance focale : 0,1 m
Tube absorbeur sélectif
Réduction des pertes de chaleur grâce à un tube en verre à double paroi sous vide
Échelle angulaire pour le capteur pivotant requise
