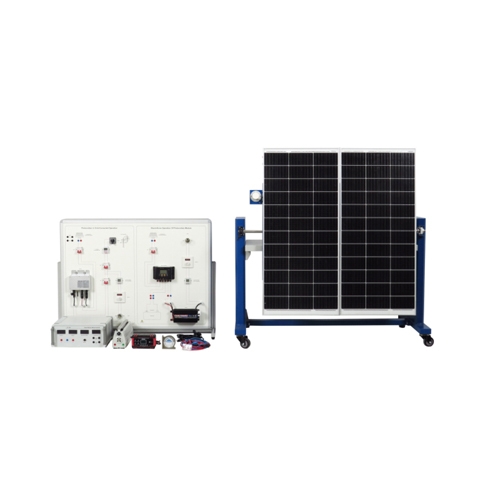

ET 250 Mesures des modules solaires Matériel pédagogique Matériel de formation professionnelle Matériel de formation aux énergies renouvelables

I. Présentation du produit
1.1 Présentation
Le testeur de modules solaires ET250 est un appareil conçu à des fins pédagogiques. Il aide les étudiants à comprendre les principes de fonctionnement et à évaluer les performances des cellules solaires. En contexte d'enseignement et d'expérimentation, l'ET250 offre aux étudiants une plateforme pratique et intuitive leur permettant de mesurer et d'analyser directement les paramètres de performance des modules de cellules solaires sous différentes conditions d'éclairage, notamment la tension (V), le courant (I), l'éclairement (kW/m²) et la température (°C).
Conçu pour une utilisation intuitive, l'appareil permet aux étudiants de l'utiliser et de collecter des données facilement. Son interface simple et sa mobilité facilitent les manipulations en laboratoire ou en extérieur, permettant ainsi aux étudiants de mieux appréhender les applications pratiques de la technologie solaire.
Le testeur de modules solaires ET250 est non seulement un outil de mesure, mais aussi une ressource pédagogique qui aide les étudiants à maîtriser la conception et l'évaluation des performances des systèmes d'énergie solaire par l'apprentissage pratique. Cet appareil fournit des données expérimentales fiables, accompagne les étudiants dans leurs explorations scientifiques et leurs expériences innovantes, et stimule leur intérêt pour les technologies des énergies renouvelables, notamment l'énergie solaire.
Le testeur de modules solaires ET250 est un outil idéal pour l'enseignement et l'apprentissage des principes et des applications des cellules solaires. Il offre aux étudiants une plateforme d'apprentissage interactive et pratique qui les aide à acquérir des connaissances en technologie solaire et à préparer leur avenir professionnel dans le domaine des énergies durables.
1.2 Caractéristiques
Mesure de haute précision : L'ET250 utilise des capteurs de haute précision et une technologie électronique avancée pour fournir des résultats de mesure stables et fiables.
Mobilité : L'appareil est équipé de roulettes à sa base pour faciliter son déplacement vers différentes positions de test.
Réglage des conditions de test : Les utilisateurs peuvent ajuster l'angle et la position de test afin d'obtenir différentes conditions d'intensité lumineuse et de température.
Durabilité : Fabriqué à partir de matériaux de haute qualité, l'ET250 garantit sa durabilité et sa stabilité à long terme.
Flexibilité : Grâce à sa mobilité, l'ET250 peut être utilisé dans différents environnements, notamment en laboratoire, en atelier de production ou en extérieur. Enregistrement des données : Bien que l’appareil ne stocke pas directement les données, les utilisateurs peuvent enregistrer et sauvegarder les données de mesure via des appareils externes pour une analyse ultérieure.
II. Paramètres de performance
Alimentation : 220 V CA
Conditions de fonctionnement : Température ambiante : -25 °C à +55 °C, humidité relative : ≤ 90 %. Plage de mesure : Température : 0…100 °C
Tension : 0…200 V
Courant : 0…20 A
Éclairement : 0…2 kW/m²
Inclinaison : 0…90°

III. Liste des composants et description détaillée
3.1 Composant principal
N° Nom
1 Panneau solaire
2 Module de mesure de l'intensité du rayonnement lumineux
3 Capteur de température
4 Module de mesure solaire ET250
5 Module photovoltaïque raccordé au réseau
6 Module de contrôle photovoltaïque
3.2 Accessoires
N° Nom Quantité
1 Câble électrique 4 mm² 2 m, noir, double connecteur : 4
2 Câble électrique 4 mm² 2 m, bleu, double connecteur : 6
3 Câble électrique 4 mm² 2 m, rouge, double connecteur : 6
4 Fusible 3 A 5 x 20 V : 2
5 Câble de test DIN : 1
6 Câble d'alimentation : 1
7 Instrument de mesure d'angle multifonction (avec aimant) : 1
8 Rhéostat à curseur type export : 1
9 Câble de communication du contrôleur solaire 1
10 Clé USB (avec logiciel) 1
11 Chargeur de batterie 1
IV. Liste des expériences
Expérience 1 : Enregistrement de la courbe caractéristique d'une diode
Expérience 2 : Enregistrement de la courbe caractéristique d'un module solaire
Expérience 3 : Enregistrement de la courbe caractéristique d'un module solaire sous différents rayonnements
Expérience 4 : Effet de la température sur la courbe caractéristique d'un module solaire
Expérience 5 : Effet de l'angle d'inclinaison sur la puissance de sortie d'un module solaire
Expérience 6 : Enregistrement des variations journalières en été et en hiver
Expérience 7 : Connexion en série de modules solaires
Expérience 8 : Connexion en parallèle de modules solaires
Expérience 9 : Ombrage de modules solaires sans diodes de dérivation
Expérience 10 : Ombrage de modules solaires avec diodes de dérivation
Expérience 11 : Mesure du rendement de l'onduleur pour les unités photovoltaïques fonctionnant dans des systèmes raccordés au réseau
Expérience 12 : Unités photovoltaïques fonctionnant dans des systèmes de réseau isolés
