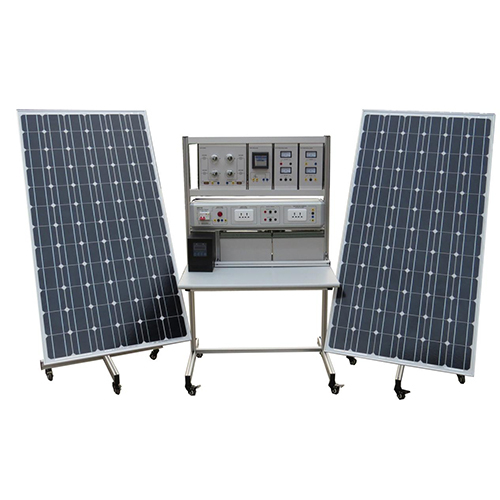

TB220505S17 Équipement didactique sur l'énergie solaire pour l'exploitation de réseaux - Équipement didactique - Équipement de formation professionnelle - Équipement de formation aux énergies renouvelables

1.1 Aperçu
Ce système permet de simuler le processus de production d'énergie solaire et permet aux étudiants d'appréhender directement le fonctionnement d'un système photovoltaïque. Ils peuvent ainsi se familiariser avec sa composition, son raccordement et son principe de fonctionnement. Conçu pour développer les connaissances et les compétences techniques nécessaires, il est adapté à l'enseignement et à la formation dans les universités, les écoles d'ingénieurs, les instituts techniques, les établissements d'enseignement supérieur professionnel et les IUT.
1.2 Caractéristiques
(1) Le banc d'essai de formation est constitué d'une structure en colonnes d'aluminium. Il est équipé de compteurs et d'un module de charge. Le boîtier d'alimentation est intégré. Des roulettes permettent de déplacer facilement chaque élément lors des expériences. Ce système est pratique, facile à utiliser et très résistant.
(2) Le panneau solaire est fixé par un cadre en aluminium et son angle d'inclinaison est réglable en fonction du rayonnement solaire. La table de formation est équipée de roulettes à sa base, permettant un déplacement aisé de chaque élément lors des expériences. Pratique et facile d'utilisation, elle est également très résistante.
(3) Dotée d'un circuit et de composants expérimentaux complets, elle peut être combinée pour réaliser différents contenus de formation.
(4) La table de formation est équipée d'un système de sécurité performant.
1.3 Paramètres de capacité
(1) Groupe électrogène solaire
(2) Table de formation solaire
(3) Boîtier d'alimentation
(4) Cellule solaire
(5) Environnement de travail :
Température : -40 à +60 °C ≤ 80 °C
Air ambiant : exempt de substances corrosives, de gaz d'échappement et de poussières conductrices en grande quantité.

2. Caractéristiques spécifiques :
• Alimentation : 220 volts.
• Intensité : 20 ampères.
• Contenu : Poste de travail mobile, batterie, module de connexion réseau, panneau de circuit pour composants solaires et centraux.
• Puissance : 190 watts. Caractéristiques supplémentaires :
• Doit inclure le poste de travail mobile, les panneaux de composants, le programme de cours et le guide pédagogique.
• La batterie doit être de type AGM, 120 Ah, 12 volts.
• Le poste doit être équipé de quatre roulettes pivotantes (dont deux avec frein).
• Le châssis du poste de travail doit être peint avec une peinture époxy polyester cuite au four.
• Le poste de travail doit inclure un système de verrouillage/déverrouillage électrique.
• Il doit inclure tous les câbles et éléments d'interface nécessaires à l'interconnexion des différents modules.
• Les connexions et les composants doivent être étiquetés par sérigraphie sur les panneaux pour faciliter leur identification.
• Les panneaux doivent inclure les composants suivants : panneau de circuit pour composants solaires, régulateur de charge de type MPPT. Boîtier combiné. Protection contre les défauts à la terre 80 A CC. Sectionneur avec disjoncteur. Contrôleur de charge variable pour panneaux solaires. Carte de circuit imprimé des composants principaux. Onduleur monophasé. Compteur d'énergie analogique. Tableau de distribution CA avec disjoncteurs. Section de distribution CC. Coupe-batterie. Pince multiplicatrice. Wattmètre. Ampèremètre analogique à courant continu. Moniteur distant avec écran LCD et connexion Ethernet. Lampes CA. Douille CC. Lampes CC. Douille CC. Interrupteurs de charge CC. Interrupteurs de charge CA. Prise CA double. Sectionneur CA. Sectionneur CC.
• Le module de connexion au réseau doit inclure : système d'apprentissage de l'onduleur, codes, normes et fonctionnement de la connexion au réseau. Il comprend un compteur d'énergie CA (kWh), un micro-onduleur, une unité de gestion de l'énergie, le programme de cours et le guide de l'enseignant. Panneau grillagé avec tôle d'acier.
• Les principaux composants seront : compteur d'énergie CA numérique (kWh), micro-onduleur 190 W, 240 V CA, unité de gestion de l'énergie (armoire intérieure), kit de consignation/déconsignation et plan d'études. Le programme pédagogique comprendra un ensemble d'activités d'apprentissage multimédias.
• Il devra inclure au moins deux groupes de panneaux présentant les caractéristiques suivantes, permettant des connexions en série ou en parallèle :
• Tension d'alimentation : 17,3 V
• Courant : 2,35 A
• Tension de sortie maximale : 1 000 Vcc
• Puissance : 40 W chacun
• Équipement de production d'énergie solaire
• Cette station est conçue pour fournir de l'énergie électrique en courant continu à partir de l'énergie lumineuse.
• Ensemble de modules photovoltaïques
• Deux (2) modules photovoltaïques
• Modules plans comportant au minimum 36 cellules
• Les panneaux seront montés sur le châssis de la station et seront amovibles.
• Le châssis sera conçu de manière à permettre l'inclinaison des panneaux afin de modifier l'angle d'incidence.
• Il devra inclure un système d'acquisition de données présentant les caractéristiques suivantes :
• Module d'acquisition de données avec 10/20 entrées analogiques de tension et de courant. • Module d'entrée de tension alternative isolé.
• Module d'entrée de courant alternatif isolé.
• Alimentation 24 V CC, 35 W, entrée universelle.
• Câble de connexion Cat 5E, 4,27 m (14 pieds), gris.
• Jeu de câbles : 2 câbles de 61 cm (24 pouces) ou équivalent, 2 câbles de 183 cm (72 pouces) ou équivalent, 2 câbles de 100 cm (100 cm) ou équivalent.
• Un éclairage SOOW pour simuler la lumière du soleil est requis, sauf si les travaux pratiques en laboratoire sont nécessaires.
• Un programme de formation pour 4 postes, au format multimédia, est requis.
• Une formation à l'utilisation et à la gestion du matériel est requise.
