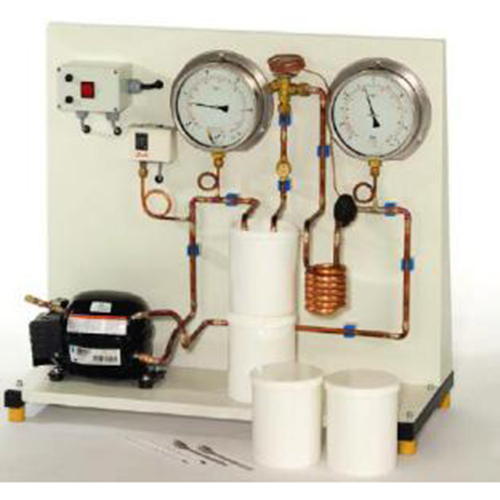

SR2002 Circuit frigorifique à compression simple, équipement de laboratoire de réfrigération, matériel didactique, matériel pédagogiqueMarque : ShouldShine
Modèle : SR2002
Objectifs pédagogiques / Expériences
- Principes fondamentaux d'un circuit frigorifique à compression
- Composants clés d'un système frigorifique
* Compresseur, évaporateur, condenseur, détendeur
- Relation entre la pression et le point d'ébullition d'un liquide
- Fonctionnement d'un système frigorifique / pompe à chaleur
- Compréhension de base du cycle thermodynamique
- Bilan énergétique simple
Spécifications
[1] Principes de base de la réfrigération (modèle simplifié)
[2] Système frigorifique à compression typique avec compresseur à piston, détendeur thermostatique, évaporateur et condenseur (chacun sous forme de serpentin)
[3] Deux manomètres à échelle de température pour le fluide frigorigène affichent les valeurs de pression haute et basse
[4] Deux réservoirs d'eau avec thermomètre pour illustrer les effets de refroidissement et de chauffage
[5] Pressostat de protection du compresseur
[6] Voyant de niveau pour contrôler l'état du fluide frigorigène
[7] Fluide frigorigène R134a, sans CFC
Caractéristiques techniques
Compresseur - Consommation électrique : 69,7 W à 0/55 °C - Puissance frigorifique : 82,6 W à 0/55 °C - Volume déplacé : 1,41 cm³
Manomètre à échelle de température pour R134a
- Pression d'aspiration (basse pression) : -1 à 9 bar - Température : -50...40 °C
- Pression côté refoulement (haute pression) : -1...24 bar ; température : -40...80 °C
Thermomètre : 2 x -10...50 °C ; réservoir : 4 x 1 700 ml
Dimensions et poids (L x l x H) : 750 x 360 x 690 mm ; poids : env. 30 kg
