Équipement didactique et pédagogique pour l'étude des efforts tranchants et des moments de flexion

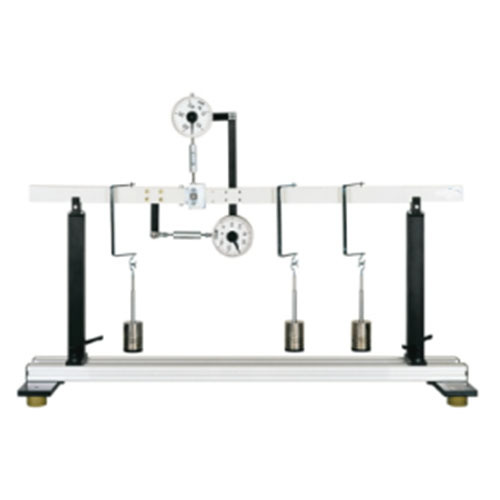

SR1607 Équipement didactique et pédagogique pour l'étude des efforts tranchants et des moments de flexion
I. Présentation générale
Cet équipement est destiné aux départements de génie mécanique des universités, notamment pour les cursus en mécanique théorique et appliquée, mécanique de l'ingénieur, mécanique des solides et autres domaines connexes.
Il permet de mesurer l'effort tranchant et le moment de flexion dans une poutre afin de comparer les résultats obtenus aux valeurs théoriques. Il est conçu pour être utilisé avec un bâti de support universel.
La poutre se compose de deux parties, l'une étant guidée par des roulements à billes sur la surface verticale de l'autre ; le dispositif comprend un dynamomètre à ressort placé au-dessus pour mesurer l'effort tranchant et un dynamomètre placé en dessous pour mesurer le moment de flexion. La poutre repose sur deux appuis cylindriques. Des porte-masses et des masses peuvent coulisser le long de la poutre.
Un manuel d'instructions est inclus.
II. Expériences types
Démonstration visuelle de l'effort tranchant et du moment de flexion au niveau d'une section de coupure de la poutre
Étude de la variation du moment de flexion en fonction de la charge, de sa position et de sa disposition
Comparaison des résultats expérimentaux avec les valeurs théoriques et les diagrammes de moment de flexion

III. Caractéristiques techniques
Structure : aluminium
Base équipée de patins en caoutchouc réglables pour l'ajustement de la hauteur.
Poids total inférieur à 200 kg.
Conditions d'utilisation : -10 °C à 40 °C, humidité < 85 %
Supports circulaires : 2
Équilibreurs à ressort : 2
Supports de charge : 3
Capteur de force et indicateur de force avec sortie numérique (en remplacement des deux équilibreurs à ressort).
