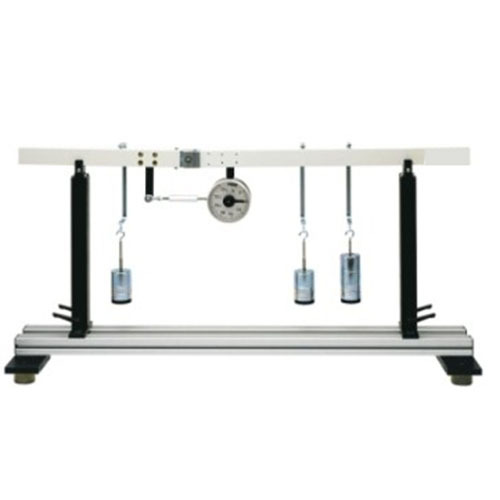

SR1610 Équipement pédagogique et didactique : banc d'essai mécanique pour l'étude du centre de cisaillementI. Présentation générale
Cet équipement est destiné aux départements de génie mécanique des universités, notamment pour les cursus en mécanique théorique et appliquée, mécanique de l'ingénieur, mécanique des solides et autres domaines connexes.
Il permet d'étudier le plan de chargement transversal sans torsion pour des sections standard sélectionnées. Il est conçu pour être utilisé avec un bâti structurel universel (fourni séparément). Les éprouvettes de poutres interchangeables sont réalisées en tôle d'acier de 1,2 mm (ou matériau équivalent) ; elles sont équipées de plaques d'extrémité soudées et d'une plaque de chargement centrale. Cette dernière comporte, à sa partie inférieure, un dispositif permettant d'appliquer la charge selon différentes excentricités par rapport à l'axe de la poutre.
Les plaques d'extrémité sont fixées à deux supports à brides. Une charge est suspendue sous la plaque centrale, et deux comparateurs à cadran permettent de mesurer les flèches aux deux extrémités de la plaque. Le plan de torsion nulle correspond au plan du centre de cisaillement.
Un manuel d'instructions est inclus.
II. Expériences types
Variation de l'effort tranchant en fonction d'une charge ponctuelle croissante
Variation de l'effort tranchant selon différentes conditions de chargement
Étude d'autres cas de chargement et de leur incidence sur l'effort tranchant
III. Caractéristiques techniques
Structure : aluminium
Base équipée de patins en caoutchouc réglables pour l'ajustement de la hauteur.
Poids total inférieur à 200 kg.
Environnement de travail : -10 °C à 40 °C, humidité < 85 %
Profilés de poutre
- Profilé en U (profilé en C) : 1
- Profilé demi-rond : 1
- Cornière : 1
- Profilé en Z : 1
Support de charge : 1
Comparateurs à cadran : 2
