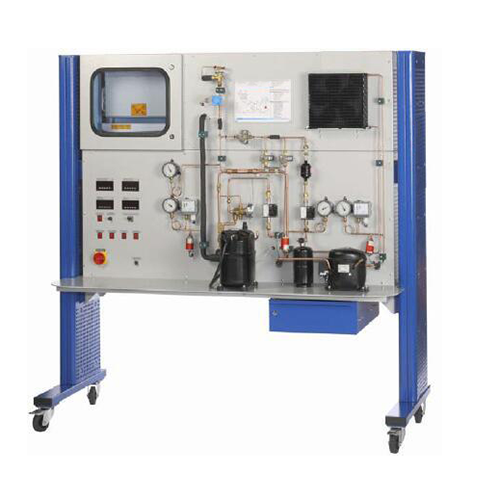

SR2013 Système de réfrigération à compression bi-étagée - Matériel pédagogique pour formateurs en réfrigérationMarque : ShouldShine
Modèle : SR2013
Objectifs pédagogiques / Expériences
- Conception et fonctionnement d'un système frigorifique avec
compression à deux étages et refroidissement intermédiaire par injection
- Influence de la température d'entrée du compresseur haute pression sur le rendement de la compression
* avec refroidissement intermédiaire
* sans refroidissement intermédiaire
- Influence du refroidissement intermédiaire supplémentaire du fluide frigorigène
- Distribution des taux de compression
- Représentation et compréhension du cycle frigorifique sur le diagramme log p-h
Spécifications
[1] Système frigorifique à compression à deux étages
[2] Compresseurs hermétiques basse et haute pression
[3] Refroidissement intermédiaire réglable par injection de fluide frigorigène
[4] Échangeur thermique pour un surrefroidissement supplémentaire du fluide frigorigène liquide
[5] Chambre frigorifique fermée contenant un évaporateur avec ventilateur et une résistance électrique réglable (charge frigorifique)
[6] Affichage numérique des températures, de la puissance d'entraînement des compresseurs et de la puissance frigorifique
[7] Logiciel d'acquisition de données par USB sous Windows Vista ou Windows 7 avec affichage en ligne du diagramme log p-h Schéma
[8] Réfrigérant R404a, sans CFC
Caractéristiques techniques
Compresseur basse pression (BP)
- Volume déplacé : 25,93 cm³
- Consommation électrique : 550 W
- Puissance frigorifique : 1 744 W à -10/32 °C
Compresseur haute pression (HP)
- Volume déplacé : 8,86 cm³
- Consommation électrique : env. 375 W
- Puissance frigorifique : 583 W à -10/32 °C
Plages de mesure
- Débit : 1 x 2…29 l/h, 1 x 4…40 l/h
- Pression : 1 x -1…15 bar, 2 x -1…24 bar
- Température : 8 x -75…125 °C
- Puissance : 0…562 W, 0…750 W, 0…2 250 W
Dimensions et poids
L × l × H : 1 900 × 790 × 1 900 mm
Poids : env. 283 kg
Nécessaire au fonctionnement
230 V, 50/60 Hz, monophasé
