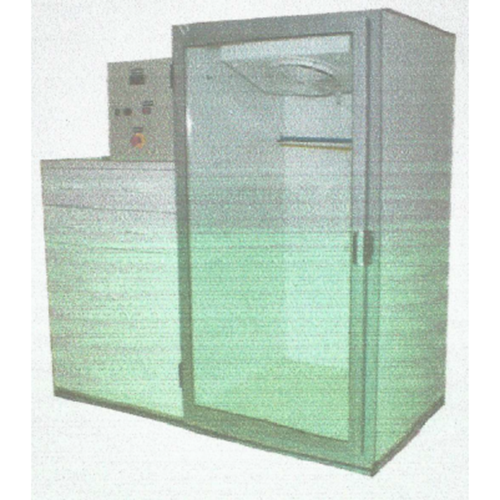

ZM6316B Matériel pédagogique de formation pratique en réfrigération, formateur en réfrigération, équipement de formation professionnelleI. Aperçu
Le « Dispositif de formation complet pour les systèmes de stockage frigorifique » est adapté à la formation pratique à l'installation et à la maintenance des équipements électromécaniques, aux applications des technologies électromécaniques, à l'exploitation et au contrôle électriques, aux applications des technologies électriques, aux moteurs et appareils électriques, ainsi qu'aux équipements de réfrigération et de climatisation dans les établissements d'enseignement supérieur, les lycées professionnels et les instituts universitaires de technologie. Il est utilisé dans les cours suivants : « Machines frigorifiques et de climatisation », « Installation, exploitation et maintenance des appareils de réfrigération et de climatisation », « Automatisation de la réfrigération et de la climatisation », « Technologie et applications de la climatisation », « Ingénierie et gestion de l'exploitation frigorifique », « Technologies de la réfrigération », etc. Ce dispositif permet également l'identification et l'évaluation des techniciens de niveau intermédiaire et avancé.
II. Caractéristiques de l'appareil
1. Grande exhaustivité : l'ensemble de l'équipement réel intègre le système de réfrigération, le système de commande électrique et le système de détection des défauts du réfrigérateur. Le système est réel et complet, sa structure est claire et compacte, et il répond aux exigences de la formation pratique.
2. Forte intuitivité : l'appareil adopte une conception ouverte, le circuit de commande et le système de tuyauterie de réfrigération sont directement visibles, et un logo est apposé sur l'appareil, permettant aux étudiants de reconnaître intuitivement les différents composants.
3. Formation pratique : le bâti est équipé d'un dispositif de détection des défauts, permettant de simuler les défauts de la commande électrique, ce qui facilite l'identification et l'évaluation des compétences.
4. Protection de sécurité complète : avec une protection contre les fuites de tension, une protection contre les fuites de courant, une protection contre les surintensités, une protection contre les surcharges et une protection contre les défauts de mise à la terre, il assure une protection efficace des personnes et des équipements.
III. Caractéristiques techniques
1. Alimentation : triphasée à quatre fils (ou triphasée à cinq fils) ~ 380 V ± 10 % 50 Hz
2. Environnement de fonctionnement : température de 10 °C à +40 °C, humidité relative < 85 % (à 25 °C), altitude < 4 000 m
3. Puissance : < 7 kVA
4. Fluide frigorigène : R22
5. Poids : 600 kg
IV. Configuration et fonctions de base du dispositif de formation
Le dispositif de formation se compose principalement d'un écran de contrôle, d'une table de formation, d'un groupe frigorifique à air et d'une chambre froide assemblée.
1. Section de contrôle de l'alimentation
Alimentation CA : Fournit l'alimentation triphasée nécessaire au fonctionnement du panneau de contrôle. Cette alimentation est commandée par l'interrupteur principal. Un voltmètre CA à aiguille permet de visualiser la tension du réseau.
2. Instruments de mesure
Voltmètre à aiguille : 0 à 450 V, précision : 2,5 V
Manomètre à vide : 0,1 à 1,5 MPa
Manomètre à vide : 0,1 à 3,5 MPa
Thermomètre numérique : sonde PT100, plage de mesure : 50 à +150 °C
3. Tableau d'évaluation du contrôle électrique du réfrigérateur
Le schéma de commande électrique de la chambre froide est imprimé sur le panneau. Des points de test sont prévus pour faciliter l'analyse et la mesure par les étudiants. 4. Tableau de commande du système frigorifique de l'entrepôt frigorifique
Ce tableau est imprimé avec le schéma de principe du système frigorifique de l'entrepôt. Il est équipé de deux régulateurs de température (mesurant et contrôlant respectivement la température des chambres froides et haute température) et d'une minuterie de dégivrage dédiée (utilisée en chambre froide).
5. Groupe frigorifique à air
Ce groupe comprend deux compresseurs semi-hermétiques, des condenseurs à air, des séparateurs d'huile, des voyants de niveau, des réservoirs de liquide, des filtres déshydrateurs, deux électrovannes d'alimentation en liquide, deux détendeurs thermostatiques, une soupape de contre-pression (réglage de la pression d'évaporation), un clapet anti-retour (monophasé), cinq robinets manuels, etc.
6. Chambre froide préfabriquée
La chambre froide, de dimensions 100 × 100 × 220 cm (pour une température supérieure à 10 °C), est préfabriquée et possède une porte coulissante. L'intérieur est équipé d'un refroidisseur de plafond, d'un fil chauffant de dégivrage, etc., et d'une sortie d'eau extérieure.
7. Table de formation
La table de formation est fabriquée en profilé d'aluminium et son plateau est en panneau haute densité ignifugé, étanche et résistant à l'usure. Robuste et esthétique, elle est dotée d'un plateau permettant l'installation de l'écran de commande et offrant une surface de travail spacieuse et confortable. Équipée de quatre roulettes, la table est facile à déplacer et à fixer.
V. Projets de formation pratique
1. Compréhension du système de chambre froide
2. Formation à l'utilisation du système de commande électrique du réfrigérateur
3. Dépannage et protection du système de réfrigération
4. Formation et diagnostic des pannes électriques dans la chambre froide
