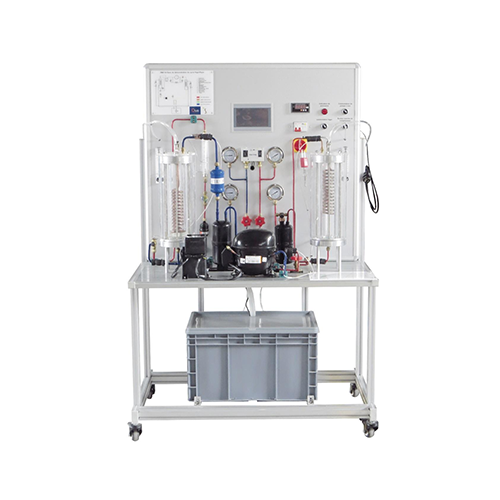

ZM8107 Banc de démonstration du cycle frigorifique, équipement pédagogique scolaire, formateur en réfrigération1. Présentation du produit
Ce dispositif de formation permet d'étudier le cycle de compression frigorifique et le système de pompe à chaleur. L'étude est menée en utilisant différents dispositifs de régulation pour observer les caractéristiques de l'équipement en mode refroidissement et chauffage, et en reliant les circuits de circulation du fluide frigorigène de ces dispositifs.
2. Caractéristiques de l'équipement
La plateforme de formation est constituée d'un châssis en profilés d'aluminium, à la fois simple et robuste. Cette structure réduit le poids total de l'équipement tout en préservant sa solidité. Quatre roulettes pivotantes sont installées à sa base pour faciliter son déplacement.
Le circuit frigorifique est disposé sur le plateau de montage, et les zones haute et basse température sont repérées par des couleurs différentes pour une observation et une distinction aisées.
L'équipement est doté d'un système de protection performant. Le compresseur est équipé d'un dispositif de sécurité au démarrage qui l'arrête immédiatement en cas de pression anormale, garantissant ainsi la sécurité du compresseur et du système.
Le boîtier de commande électrique est équipé d'un disjoncteur différentiel, d'un bouton d'arrêt d'urgence et d'une mise à la terre fiable pour assurer la sécurité de l'équipement et du personnel. 3. Paramètres techniques
(1) Alimentation : 220 V CA ±10 %, 50 Hz
(2) Dimensions : 1100 × 800 × 1700 mm
(3) Poids : ≈ 120 kg
(4) Conditions de fonctionnement : température ambiante de 10 °C à 30 °C, humidité relative < 75 % (à 25 °C)
(5) Fluide frigorigène : R134a
4. Liste des expériences
Expérience 1 : Analyse du cycle frigorifique
Expérience 2 : Diagramme pression-enthalpie – Analyse du sous-refroidissement
Expérience 3 : Diagramme pression-enthalpie – Analyse de la surchauffe
