Modèle pratique de climatiseur avec armoire sur pied - Matériel pédagogique scolaire - Équipement de laboratoire de réfrigération

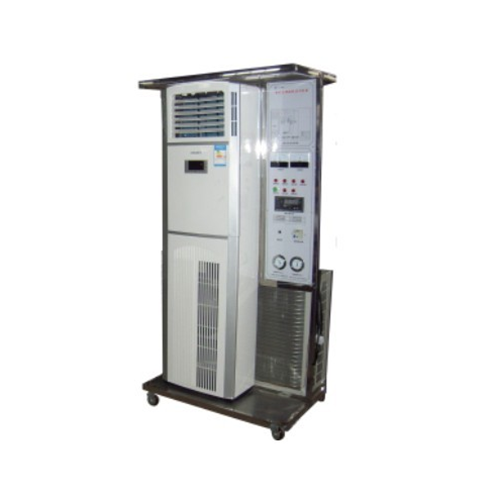

ZM6311 Modèle pratique de climatiseur avec armoire sur pied - Matériel pédagogique scolaire - Équipement de laboratoire de réfrigération
I. Principaux paramètres techniques
1. Alimentation : 220 V CA, 50 Hz ± 5 % (unidirectionnelle)
2. Dimensions : 1100 × 800 × 1800 mm
3. Consommation électrique totale : 1100 W
4. Plage de tension d'alimentation : 160 V à 253 V
5. Portée maximale de la télécommande : 8 m, angle de 90°
6. Niveau sonore : unité intérieure 3744 dB, unité extérieure 5565 dB
7. Température ambiante : 5 °C à 40 °C
8. Humidité relative : ≤ 85 % (à 25 °C)
II. Fonctions principales :
1. Maîtriser le système de réfrigération et les principes de fonctionnement d'un climatiseur de type armoire permet d'améliorer ses techniques de maintenance.
2. Comprendre la structure, la composition et le principe de fonctionnement du circuit de commande d'un climatiseur de type armoire. 3. Il est possible de paramétrer 10 points de défaillance. Les étudiants peuvent les vérifier sur le tableau de détection des pannes en fonction du phénomène observé.
Test et dépannage.
4. Grâce à l'application d'un système de climatisation réel, des exercices de base tels que le pliage et le chargement de réfrigérant peuvent être réalisés.
5. L'affichage numérique de la température permet de mesurer la température de fonctionnement de chaque composant clé de l'équipement expérimental de refroidissement et de chauffage, et de fournir des données expérimentales. Les points clés pouvant être mesurés sont :
1) Température ambiante normale
2) Conduite d'échappement du compresseur de climatisation
3) Conduite de retour d'air du compresseur
4) Échappement du condenseur de climatisation
5) Sortie d'air de l'évaporateur du climatiseur

III. Exercices pratiques :
1) Panne du circuit redresseur ;
2) Panne du circuit d’alimentation 12 V ;
3) Panne d’alimentation 5 V ;
4) Sonde de température intérieure défectueuse ;
5) Sonde de température extérieure défectueuse ;
6) Récepteur de la télécommande endommagé ;
7) Absence de chauffage ;
8) Absence de réfrigération ;
9) Ventilateur intérieur défectueux ;
10) Ventilateur extérieur défectueux ;
11) Condensateur du ventilateur endommagé ;
12) Panne du buzzer ;
13) Réglage de la direction du flux d’air inopérant.
