Automate programmable SS3103T monté en boîtier - Équipement d'établi pédagogique - Technologie éducative - Équipement de formation électrique1. Présentation du produit
1.1 Présentation

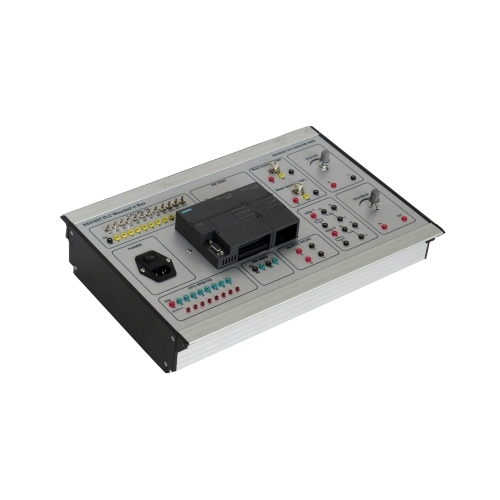

Le dispositif de formation est le module PLC Siemens SMART SR20. Grâce à des expériences pertinentes, vous vous familiariserez avec l'utilisation et la programmation de base du PLC Siemens SMART, ainsi qu'avec l'utilisation du logiciel de programmation. Il permet de développer les connaissances et les compétences des étudiants et convient à l'enseignement et à l'évaluation des compétences dans les lycées professionnels, les collèges et les lycées techniques.
1.2 Caractéristiques
(1) Boîtier modulaire standard, installation du PLC intégrée.
(2) Entrées et sorties du module PLC : toutes les bornes sont accessibles sur le panneau via un adaptateur et connectées à l'aide d'un câble de test K2.
(3) Le module PLC (Siemens SMART SR20 et EM AM06) offre 12 entrées numériques, 8 sorties relais, 4 entrées analogiques, 2 sorties analogiques et prend en charge les cartes mémoire.
(4) Les entrées du PLC peuvent simuler l'état des entrées numériques par la manipulation d'un commutateur.
(5) Un voyant LED indique l'état des sorties. 2. Paramètres de performance
(1) Alimentation : système monophasé triphasé 220 V ±10 % 50 Hz
(2) Dimensions : 297 mm × 430 mm × 80 mm
(3) Puissance : < 1 kVA
(4) Poids : < 100 kg
(5) Conditions de fonctionnement : température ambiante : -10 °C à +40 °C ; humidité relative : < 85 % (à 25 °C)
3. Composition du produit
(1) : Module d’entrée numérique
(2) : Module d’entrée analogique EM AM06
(3) : Capteur métallique de type PNP (2 unités)
(4) : Sortie de signal analogique de tension CC 0-10 V
(5) : Alimentation totale
(6) : Sortie relais automate programmable
(7) : Sortie analogique du module EM AM06
(8) : Module automate programmable
(9) : Sortie automate programmable 24 V CC
(10) : Relais 24 V CC (2 unités)
(11) : Sortie de signal analogique de courant CC 4-20 mA
3.1 Module numérique Entrées
Le module comprend 12 entrées numériques, chacune dotée d'un commutateur analogique-numérique.
3.2 Sorties relais
Le module comprend 8 sorties relais, chacune équipée d'un indicateur LED signalant son état.
3.3 Entrées analogiques
Le module comprend 4 entrées analogiques pour signaux de tension ou de courant.
3.4 Sorties analogiques
Le module comprend 2 entrées analogiques pour la sortie de signaux analogiques.
3.5 Alimentation
L'alimentation du module est assurée par une entrée 220 V CA et une alimentation 24 V CC intégrée pour l'automate programmable. Les prises de courant, équipées d'interrupteurs et de fusibles, garantissent sécurité et fiabilité.
3.6 Module automate programmable
Le module automate programmable utilise les modules Siemens SMART SR20 et EM AM06. Il offre 12 entrées numériques, 8 sorties relais, 4 entrées analogiques, 2 sorties analogiques et prend en charge les cartes mémoire.
3.7 Sorties 24 V CC de l'automate programmable
Le module comprend deux alimentations 24 V CC pour les sorties de l'automate programmable. 3.8 Capteur de métaux de type PNP (2 unités)
Le module comprend deux unités de capteurs de métaux de type PNP qui, lorsqu'ils détectent du métal, émettent un signal utilisable comme entrée pour un automate programmable.
3.9 Relais 24 V CC (2 unités)
Le module comprend deux unités de relais 24 V CC, utilisables comme actionneurs externes pour un automate programmable.
3.10 Sortie analogique de tension CC 0-10 V
Le module comprend une sortie analogique de tension CC 0-10 V, utilisable comme entrée analogique de tension CC pour un automate programmable.
3.11 Sortie analogique de courant CC 4-20 mA
Le module comprend une sortie analogique de courant CC 4-20 mA, utilisable comme entrée analogique de courant CC pour un automate programmable. 3.12 Dispositifs associés
(1) Câble de communication USB (1 unité)
(2) CD du logiciel de programmation PLC (1 unité)
(3) Fusibles 10 A (10 unités)
(4) Voyants lumineux : 1 voyant jaune, 1 voyant vert, 1 voyant rouge
(5) Manuel d'utilisation en anglais (1 unité)
(6) Câbles de test 2 mm² (25 unités)
(7) Bornes 2 mm² (3 unités)
4. Contenu de la formation :
(1) Formation à la communication et à la programmation entre l'ordinateur et le PLC
(2) Formation à la surveillance de l'état du PLC depuis l'ordinateur
(3) Formation aux entrées analogiques du PLC
