Panneau de formation sur le frottement dans les tuyaux, équipement de laboratoire thermique, matériel pédagogique, matériel didactique

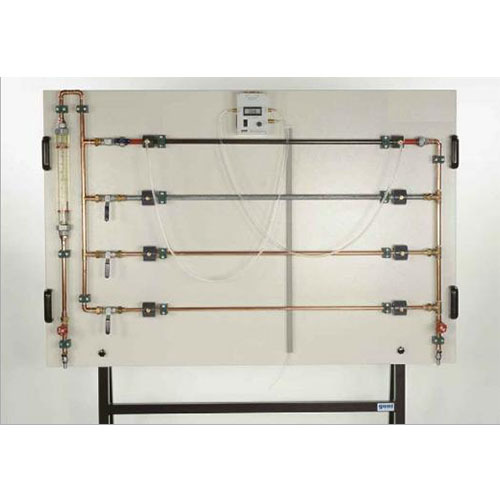

ZF1117A Panneau de formation sur le frottement dans les tuyaux, équipement de laboratoire thermique, matériel pédagogique, matériel didactique
Spécifications
[1] Étude du frottement dans une conduite en régime laminaire ou turbulent sur banc hydraulique
[2] Réservoir transparent avec trop-plein assurant une pression d'eau constante à l'entrée de la conduite pour les expériences en régime laminaire
[3] Alimentation en eau via le module de base (banc hydraulique) ou via le réseau d'alimentation du laboratoire pour les expériences en régime turbulent
[4] Réglage du débit par vannes
[5] Manomètre à double tube pour les mesures en régime laminaire
[6] Manomètre à cadran pour les mesures en régime turbulent
[7] Alimentation en eau via le réseau d'alimentation du laboratoire
* Diamètre du tube d'essai : 3,0 mm (alésage)
* Longueur du tube d'essai : 524 mm
* Vanne à pointeau incluse pour le réglage du débit
Longueur : 1000 mm - Section de conduite 1 : acrylique 20 x 1,5 mm - Section de conduite 2 : acier 1/2" -
Tubes à âme lisse de différents diamètres - 6 mm, 10 mm, 17 mm

Dimensions générales :
* Hauteur : 1,05 m à partir du sol
* Largeur : 2,25 m
* Profondeur : 0,43 m
Diamètres des conduites d'essai :
Le réseau de tuyauterie doit comporter des coudes à 90°, des coudes à 90°, des tés à 90°, des coudes à 45° et des raccords en Y.
Élargissement soudain
Rétrécissement soudain
Vanne à bille
Vanne à guillotine
Vanne à globe
Filtre en ligne
Venturi en acrylique transparent
Plaque à orifice en acrylique transparent
Section de tube de Pitot en acrylique transparent
Capacités expérimentales
Régimes d'écoulement laminaire à turbulent dans les conduites
Pertes d'énergie dans les raccords et les coudes de tuyauterie
Mesure du débit à l'aide d'un venturi
Mesure du débit à l'aide d'une plaque à orifice
Utilisation d'un tube de Pitot
Utilisation de manomètres
