ZM9115 Turbine Pelton - Matériel didactique et de formation professionnelle - Matériel de laboratoire de mécanique des fluides

1. Description

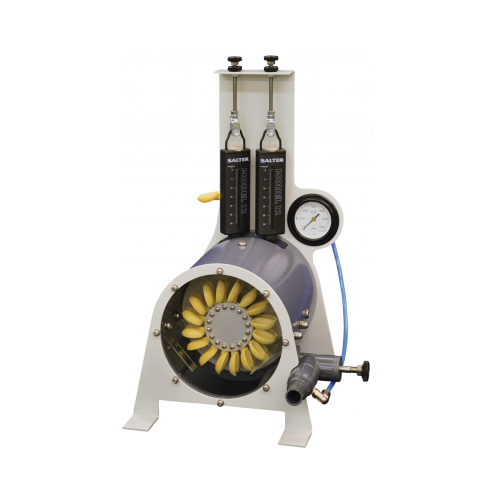

Ce matériel permet aux étudiants de comprendre le fonctionnement d'une turbine à impulsion (Pelton) et d'en tester les performances. La roue Pelton est une machine hydraulique importante et efficace, utilisée dans de nombreuses applications. Le produit se compose d'une roue Pelton montée dans un boîtier résistant à la corrosion. Un panneau avant transparent permet aux étudiants d'observer la turbine en fonctionnement. Un stroboscope (en option) permet de figer l'image de la turbine pour faciliter la compréhension de son fonctionnement. Une vanne à jet réglable dirige un jet d'eau à travers une buse vers les godets de la roue Pelton pour la faire tourner. Le réglage manuel de la vanne à jet contrôle le jet d'eau sortant de la buse. La turbine comprend tous les tuyaux et raccords nécessaires pour la connecter à un banc hydraulique numérique, permettant la mesure du débit. Le tachymètre optique mesure la vitesse de rotation de la turbine. Un système simple de frein mécanique et d'équilibreur à ressort, fixé à l'arbre de la roue Pelton, applique une charge mécanique variable (couple). Les étudiants utilisent cette charge, combinée à la vitesse mesurée par le tachymètre (en option), pour déterminer la puissance absorbée par la turbine. Un manomètre mesure la pression d'entrée.
Les étudiants règlent le robinet à flèche et mesurent la pression d'entrée, le débit et le couple (ainsi que la vitesse grâce au tachymètre optionnel). Ils reportent ces valeurs sur un graphique afin de déterminer les performances de la turbine.
