C4MkII Canal d'enseignement polyvalent, équipement de formation en ingénierie des fluides, équipement pédagogique, équipement de formation professionnelle1. Description

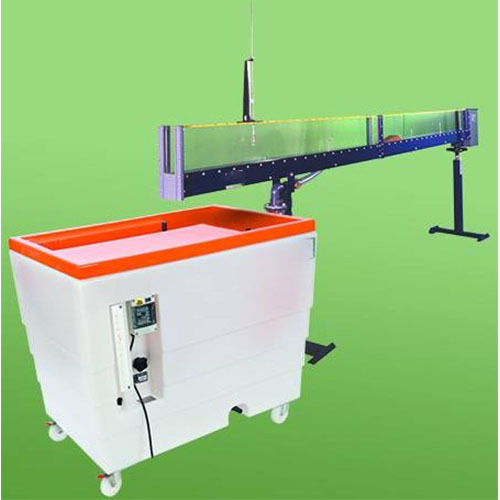

Le C4MkII est un petit canal d'essai à ciel ouvert, disponible en longueurs de 2,5 m ou 5,0 m. Ses parois latérales en acrylique transparent offrent une visibilité optimale de l'écoulement. Le canal est équipé d'un réservoir d'entrée en PVC et est conçu pour une vidange libre dans le banc hydraulique. Monté sur un châssis rigide, il peut être incliné grâce à un vérin à vis calibré, permettant un réglage précis de sa pente. Le réservoir d'entrée intègre un système de dissipation d'énergie pour accélérer l'écoulement de l'eau avant son entrée dans le canal, assurant ainsi un débit régulier et uniforme. Le niveau dans la section de travail du canal est contrôlé par un déversoir à seuil (tamis) à l'extrémité de vidange. Des prises de pression du fond et des points de fixation pour les modèles sont prévus.
2. Capacités expérimentales
Étude d'un canal à ciel ouvert : utilisation de jauges à crochet et à pointe pour mesurer le niveau d'eau ; apprentissage de l'application des équations de force-quantité de mouvement et d'énergie en régime permanent à des écoulements simples ; compréhension de la relation entre le niveau d'eau au-dessus du seuil d'un déversoir et le débit à travers ce déversoir ; utilisation d'ouvrages hydrauliques pour contrôler le niveau, par exemple des déversoirs à siphon.
Compréhension des écoulements subcritiques et supercritiques et des caractéristiques sous-jacentes des ondes : ressaut hydraulique ; utilisation d'ouvrages hydrauliques pour contrôler le débit, par exemple des vannes.
