ZM6156B Modèle d'un système de climatisation simple - Matériel pédagogique - Formateur de climatiseurs - Matériel de formation professionnelle* Maquette d'un système de climatisation simple pour le refroidissement d'une pièce¹
* Simulation du fonctionnement des composants et des pannes par logiciel
Description technique
Ce modèle fait partie du système de formation HSI en réfrigération et climatisation.
Combiné à l'unité de base, il permet de créer une maquette fonctionnelle d'un système de climatisation simple. La maquette se fixe à l'unité de base à l'aide de fixations et est raccordée par des tuyaux de fluide frigorigène pour former un circuit frigorifique complet pour le refroidisseur d'air.
Dans les systèmes de refroidissement de pièces, l'air à refroidir est aspiré de la pièce par un ventilateur, refroidi puis réinjecté dans la pièce. Cette maquette illustre les principes du refroidissement de pièces et les composants d'un système de climatisation.

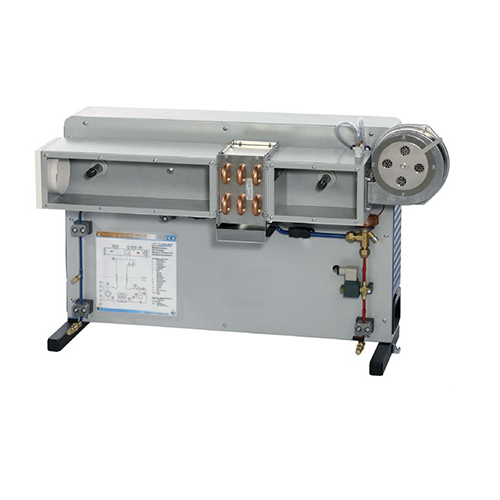

La maquette comprend une gaine d'air à façade transparente, un ventilateur pour la circulation de l'air, un évaporateur et un détendeur. Tous les composants sont clairement disposés sur un panneau.
Les différents composants du système, ici le compresseur et le ventilateur, sont pilotés par le logiciel. Ce dernier offre la possibilité de simuler des pannes.
Le débit d'air volumique est déterminé par une mesure de pression différentielle. Les températures avant et après l'évaporateur sont enregistrées par des capteurs, numérisées et affichées dynamiquement dans le logiciel.
Les concepts fondamentaux et les différents composants sont présentés dans le logiciel pédagogique. Des évaluations permettent de contrôler la progression de l'apprentissage. Grâce au système de création, il est possible de concevoir des exercices et des évaluations supplémentaires.
Objectifs pédagogiques / Expériences
- Système de climatisation pour le refroidissement des pièces et ses principaux composants
- Principe de fonctionnement d'un évaporateur en tant que refroidisseur d'air
- Simulation de pannes
Spécifications
[1] Maquette d'un système de climatisation simple à brancher sur l'unité de base
[2] Système de formation avec technologie HSI
[3] Conduit d'air à façade transparente
[4] Évaporateur en tant que refroidisseur d'air
[5] Ventilateur radial avec vanne d'étranglement
[6] Détendeur thermostatique
[7] Capteurs pour enregistrer la température et la pression différentielle
pour déterminer le débit d'air volumique
[8] Fonctionnement des différents composants et du
système et simulation de pannes via logiciel
[9] Logiciel : logiciel pédagogique, acquisition de données, fonctionnement du système
[10] Logiciel d'acquisition de données via USB sous Windows Vista ou Windows 7
Données techniques
Conduit d'air : 136 x 136 x 435 mm
Évaporateur en tant que refroidisseur d'air
- Surface de transfert : env. 900 cm²
Ventilateur radial
- Consommation électrique max. : 80 W
- max. Débit : 255 m³/h
Plages de mesure
- Température : 2 x -50 à 50 °C, 2 x 0 à 100 °C
- Pression différentielle : 0 à 10 mbar
Dimensions et poids
L x l x H : 970 x 370 x 600 mm
Poids : env. 35 kg
Contenu de la livraison
1 modèle de système de climatisation simple, rempli de réfrigérant
1 CD logiciel + câble USB
