1. Présentation du matériel
1.1 Vue d'ensemble

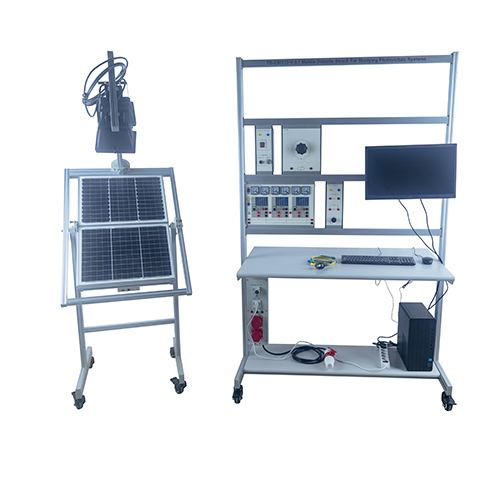

Ce banc pédagogique mobile est destiné à l'étude des systèmes photovoltaïques. Il est composé d'un châssis en aluminium. Ce châssis intègre, de haut en bas, un module de commande d'éclairage, un module de charge, un module de commande de panneau solaire et un module de sortie de signal. La partie inférieure du module de sortie est équipée d'un port USB permettant la connexion à un ordinateur et l'installation des logiciels nécessaires au dépannage du dispositif.
Un module de simulation de lumière solaire et un panneau photovoltaïque sont intégrés sur un côté du châssis. Le panneau photovoltaïque est situé directement sous la simulation de lumière solaire, sur le même plan horizontal.
La partie inférieure du châssis est également équipée d'un boîtier d'alimentation. L'ensemble des modules fonctionne de concert pour atteindre les objectifs pédagogiques de ce produit. 1.2 Caractéristiques
(1) La plateforme de formation adopte une structure à colonnes profilées en aluminium, lui conférant une allure à la fois simple et élégante. Équipée de roulettes pivotantes, elle se déplace aisément.
(2) L'association du logiciel et du matériel permet de couvrir un large éventail de sujets de formation.
(3) La plateforme de formation est dotée d'un système de sécurité performant.
2. Paramètres techniques
Alimentation : triphasée monophasée 220 V, 50 Hz
Dimensions : 1250 mm x 700 mm x 1995 mm
Poids : < 133 kg
Température ambiante : -10 °C à +40 °C
Humidité relative : < 85 % (à 25 °C)
3. Liste des composants et description détaillée
3.1 Partie principale
N° Désignation
1. Cadre en aluminium
2. Module de commande d’éclairage
3. Module de charge
4. Module de charge
5. Module d’entrée de signal
6. Module de source lumineuse analogique
7. Panneau photovoltaïque
8. Boîtier d’alimentation
9. Ordinateur
10. Roue universelle
3.2 Accessoires
N° Désignation Qté
1. Multimètre numérique 2
2. Fiches de sécurité 4 mm avec prise (noires) 6
3. Fiches de sécurité 4 mm avec prise (rouges) 6
4. Fiches de sécurité 4 mm avec prise (bleues) 8
5. Fiches de sécurité 4 mm avec prise (jaunes) 8
6. Fiches de sécurité 4 mm avec prise (bicolores) 3
7 Câble de sécurité 4 mm (bleu) 4
8 Câble de connexion K4 (jaune) 4
9 Câble USB 1
4 Liste des expériences
Expérience 1 : Test de tension en circuit ouvert d'un panneau solaire
Expérience 2 : Test de courant de court-circuit d'un panneau solaire
Expérience 3 : Test du point de puissance maximale d'un panneau solaire
Expérience 4 : Mesure du rendement de conversion d'un panneau solaire
Expérience 5 : Test de durabilité d'un panneau solaire
Expérience 6 : Test des caractéristiques I-V ou P-V d'un panneau solaire
Expérience 7 : Test des caractéristiques courant-tension à l'obscurité de panneaux solaires
Expérience 8 : Test de tension en circuit ouvert en série de panneaux solaires
Expérience 9 : Test de courant de court-circuit en série de panneaux solaires
Expérience 10 : Test de tension en circuit ouvert en parallèle de panneaux solaires
Expérience 11 : Test de court-circuit en parallèle de panneaux solaires
Expérience 12 : Test des caractéristiques de charge d'un panneau solaire
Expérience 13 : Test logiciel
