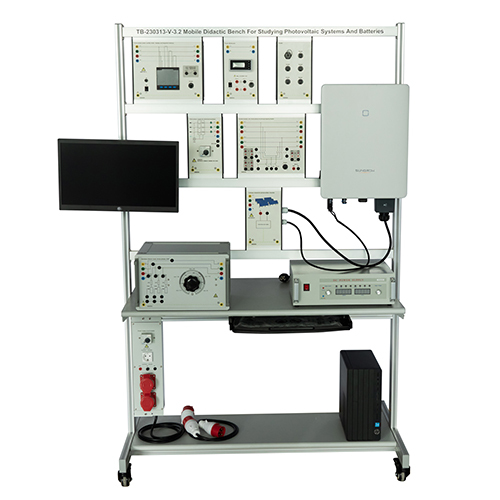

TB-230313-V-3.2 Banc didactique mobile pour l'étude des systèmes photovoltaïques et des batteries - Matériel didactique - Matériel de formation professionnelle - Matériel de formation aux énergies renouvelables

1. Présentation du matériel
1.1 Aperçu
Depuis le début du XXIe siècle, les énergies renouvelables connaissent un développement rapide, tout comme les technologies associées. Afin de s'adapter à cette évolution, les équipements de formation professionnelle doivent également évoluer. Les plateformes pédagogiques mobiles dédiées à l'étude des systèmes photovoltaïques et des batteries permettent aux étudiants et aux professionnels des secteurs concernés d'apprendre et de comprendre l'utilisation des sources d'énergie renouvelables telles que l'énergie solaire. Cette plateforme se compose principalement de deux parties : l'équipement de base et les modules. L'équipement de base comprend une plateforme mobile expérimentale multimédia (équipée d'un PC, d'un écran, d'un logiciel d'acquisition de données, d'un clavier et d'une souris). La partie modulaire comprend un module d'alimentation CC ajustable, un analyseur de qualité de l'énergie triphasé avec affichage graphique et mémoire à long terme, un module multimètre de puissance, un module d'alimentation triphasé pour moteur, un module de charge triphasé ajustable, un module de communication, un module d'onduleur photovoltaïque industriel triphasé et un module d'entrée/sortie triphasé à double bus, etc.
1.2 Caractéristiques
(1) La plateforme pédagogique mobile a été conçue en accordant la priorité à la sécurité de l'utilisateur. Elle bénéficie d'une configuration électrique sûre et fiable ainsi que d'une excellente mise à la terre.
(2) La plateforme pédagogique mobile adopte une conception modulaire, ce qui simplifie son utilisation par l'opérateur et réduit les exigences en matière d'équipement sur site. De plus, certains modules sont compatibles avec d'autres plateformes pédagogiques.
(3) La plateforme pédagogique mobile est dotée de ses propres fonctionnalités multimédias, permettant un affichage plus clair et en temps réel des valeurs du simulateur photovoltaïque. 2. Caractéristiques techniques
Alimentation : triphasé 380 V (cinq fils)
Dimensions : 1310 × 730 × 2050 mm
Poids : 200 kg
Conditions de fonctionnement : température ambiante de -10 °C à +40 °C ; humidité relative < 85 % (à 25 °C)

3. Liste des composants et description détaillée
3.1 Partie principale
N° Nom
1 Module d'analyse de la qualité de l'énergie triphasée
2 Module d'alimentation pour moteur triphasé
3 Afficheur
4 Module de charge réglable triphasé
5 Module de distribution d'énergie protégé pour postes de travail
6 Module de communication RS485
7 Module multimètre de puissance
8 Onduleur photovoltaïque industriel triphasé
9 Bloc d'alimentation à double barre omnibus
10 Module d'alimentation triphasé de sortie onduleur
11 Alimentation CC programmable
12 Ordinateur hôte
3.2 Boîtier d'alimentation
N° Nom
1 Disjoncteur
2 Prise monophasée
3 Prise de sortie 24 V CC
4 Prise industrielle triphasée étanche
3.3 Liste des équipements
N° Nom Qté
Composant 1 Module de distribution d'énergie protégé pour postes de travail 1
Composant 2 Bloc d'alimentation à double barre omnibus 1
Composant 3 Module d'analyse de la qualité de l'énergie triphasée 1
Composant 4 Module multimètre de puissance 1
Composant 5 Module de communication RS485 1
Composant 6 Module d'alimentation pour moteur triphasé 1
Composant 7 Onduleur Module de puissance triphasé de sortie 1
Composant 8 : Alimentation CC programmable 1
Composant 9 : Module de charge triphasé réglable 1
Composant 10 : Afficheur 1
Composant 11 : Ordinateur hôte 1
3.4 Accessoires
N° Nom Qté
1 : Prise industrielle étanche triphasée 1
2 : Câble de sécurité bicolore 4 mm² 0,25 m 2,5 mm² 4
3 : Câble de sécurité bleu 4 mm² 0,25 m 2,5 mm² 2
4 : Câble de sécurité vert 4 mm² 0,25 m 2,5 mm² 2
5 : Câble de sécurité rouge 4 mm² 0,25 m 2,5 mm² 2
6 : Câble de sécurité jaune 4 mm² 0,25 m 2,5 mm² 2
7 : Câble de sécurité vert 4 mm² 1,5 m 2,5 mm² 4
8 : Câble de sécurité jaune 4 mm² 1,5 m 2,5 mm² 4
9 : Câble RJ12 4
10 Cordon d'alimentation de l'écran 1
11 Cordon d'alimentation de l'ordinateur hôte 1
12 Multimètre 2
13 Interrupteur 1
14 Câble de sécurité vert 4 mm² 1 mètre 2,5 mm² 2
15 Câble de sécurité jaune 4 mm² 1 mètre 2,5 mm² 2
16 Câble de sécurité rouge 4 mm² 1 mètre 2,5 mm² 2
17 Câble de sécurité 4 mm² 1 mètre 2,5 mm² 1
18 Câble de sécurité rouge 4 mm² 1,5 mètre 2,5 mm² 5
19 Câble de sécurité noir 4 mm² 1,5 mètre 2,5 mm² 5
20 Câble de sécurité bleu 4 mm² 1,5 mètre 2,5 mm² 3
21 Débogueur de simulation 1
22 Câble Ethernet 3
23 Carte réseau sans fil USB 1
24 Module de communication sans fil de l'onduleur 1
25 Connecteur en U 10
26 Multiprise 1
27 Logiciel Clé USB 1
4. Liste des expériences
Expérience 1 : Comprendre les fonctions de tous les modules expérimentaux de la plateforme pédagogique mobile
Expérience 2 : Démonstration du câblage du système photovoltaïque simulé sur la plateforme pédagogique mobile
Expérience 3 : Démonstration de la mesure de la puissance générée par le système photovoltaïque simulé de la plateforme pédagogique mobile
Expérience 4 : Démonstration du point de puissance maximale du système photovoltaïque simulé sur la plateforme pédagogique mobile de surveillance simulée
Expérience 5 : Démonstration de la limitation des variations de puissance de l'onduleur photovoltaïque par la plateforme pédagogique mobile
Expérience 6 : Comprendre le rendement de l'onduleur connecté au réseau de la plateforme pédagogique mobile
Expérience 7 : Démonstration de la réponse du système photovoltaïque simulé de la plateforme pédagogique mobile à une coupure de courant
Expérience 8 : Démonstration de l'expérience de connexion entre le système photovoltaïque simulé et le réseau électrique de la plateforme pédagogique mobile
Expérience 9 : Démonstration de la configuration de sortie du système photovoltaïque simulé par le logiciel d'acquisition de la plateforme pédagogique mobile Plateforme
Expérience 10 : Démonstration du logiciel de collecte de données de la plateforme d’enseignement mobile pour la surveillance du courant, de la tension et de la puissance du système de simulation.
Expérience 11 : Démonstration de la surveillance du système de simulation par le logiciel de collecte de données de la plateforme d’enseignement mobile.
