ZT0025 Module à flux mixte, établi de formation professionnelle, banc de laboratoire pédagogique, équipement de formation thermiqueI Contenu du produit
1 Présentation du produit

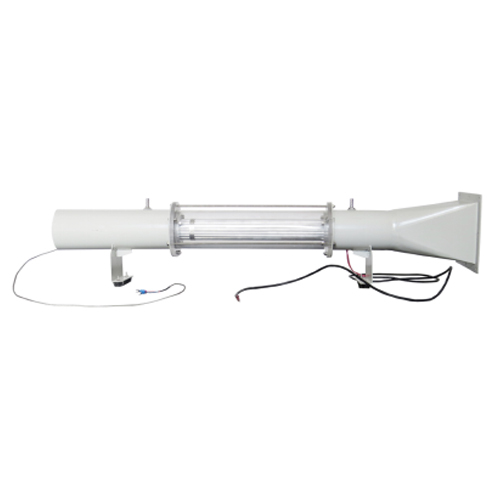

Le module d'expérimentation à flux mixte ZT0025 est un module d'extension. Utilisé avec la plateforme expérimentale, il sert de module de formation et d'enseignement pour l'étude en laboratoire du processus de transfert de chaleur par convection forcée entre la paroi du tube et le fluide. L'élément central du ZT0025 est un faisceau tubulaire comportant des éléments chauffants dans une section de tube transparente. Le faisceau tubulaire et la section de tube forment ensemble un échangeur de chaleur à calandre et tubes. Lors de l'expérience, un ventilateur est utilisé pour créer la convection forcée. L'air ambiant est aspiré et traverse la partie transparente du tube. Une plaque déflectrice, placée au centre de la section de tube, guide le flux d'air et améliore l'échange thermique. Des capteurs de température, disposés à la surface de l'équipement, mesurent la température en chaque point de la paroi. La valeur mesurée est affichée directement sur la plateforme expérimentale principale. Grâce aux expériences associées, les étudiants peuvent comprendre le processus de transfert de chaleur par convection entre la paroi du tube et le fluide lorsque celui-ci s'écoule dans le tube.
1.2 Caractéristiques
La section de test du module expérimental ZT 0025 est un tube transparent ;
Des chicanes sont disposées dans le tube du module expérimental afin de guider le flux d'air et d'améliorer l'échange thermique ;
Les données de chaque point de la section de travail peuvent être mesurées par le capteur ;
Les données transitoires lors du changement de configuration du banc d'essai sont affichées directement sous forme numérique sur l'écran du banc d'essai principal.
