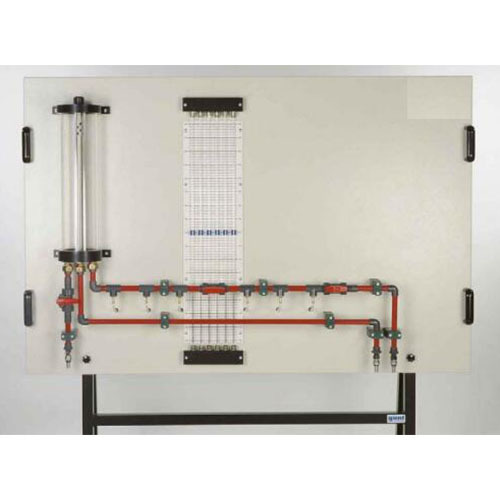

SR3018 Pertes dans les conduites droites Technologie d'installation Équipement de laboratoire thermique Matériel pédagogique Matériel didactiqueObjectifs pédagogiques / Expériences
- Pression hydrostatique
- Pression d'écoulement
- Perte de charge
- Représentation des courbes de pression
Spécifications
[1] Pertes de charge dans le système de conduite ouverte
[2] Panneau transparent monté sur un cadre robuste et mobile
[3] Réservoir surélevé transparent avec trop-plein pour alimenter la section de conduite
[4] Pression d'alimentation statique constante
[5] Débit réglable par vannes à bille
[6] Section de mesure avec 6 points de mesure
[7] Affichage de la pression par 6 manomètres à tube
Caractéristiques techniques
Réservoir : env. 8 L
6 manomètres tubulaires
Plage de mesure
- Pression : -200 à 600 mm CE
Dimensions et poids
L x l x H : 1650 x 700 x 1850 mm
Poids total : env. 90 kg
Nécessaire au fonctionnement
Raccordement d’eau, vidange
