SR3211 Modèle de conduction thermique linéaire - Équipement pédagogique scolaire - Banc de formation professionnelle - Équipement de formation thermique
Caractéristiques
• Une des quatre expériences optionnelles pour l'unité de base des expériences de transfert thermique
• S'installe rapidement et facilement sur l'unité de base des expériences de transfert thermique. Les raccords d'eau sont dotés de connecteurs rapides auto-étanches, ne nécessitant aucun outil.
• Illustre les principes de la conduction thermique linéaire le long d'une tige de diamètre uniforme.
• Un schéma clair imprimé sur la plaque de base facilite la compréhension des élèves.
• Permet de mesurer la conductivité thermique de divers matériaux.
• Élément chauffant basse tension sécurisé avec protection contre la surchauffe.
Description

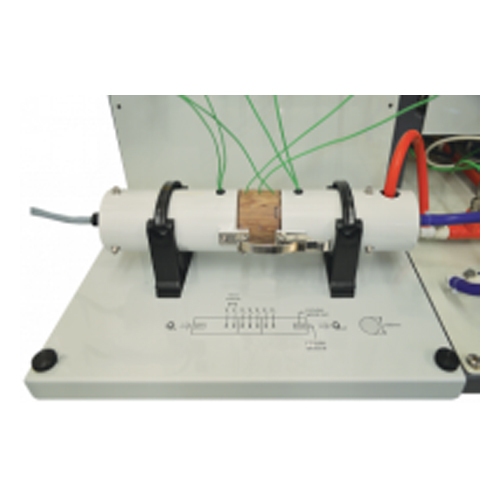

Cette expérience comprend une barre en laiton massif de section circulaire, composée de deux sections avec une section centrale interchangeable. Elle se fixe sur une plaque de base comportant un schéma clair du montage expérimental. La première section en laiton comprend deux thermocouples et l'élément chauffant électrique (source de chaleur). La seconde section en laiton comprend une petite chambre refroidie par eau (dissipateur thermique) et deux autres thermocouples.
Les sections centrales interchangeables (fournies) sont en différents métaux :
• Laiton, la barre devient alors d'une seule pièce de laiton
• Aluminium
• Acier inoxydable
• Cuivre
Chaque section centrale est équipée de trois thermocouples permettant de calculer la conductivité thermique des échantillons selon deux méthodes différentes :
• Méthode absolue
• Méthode comparative par barres coupées
Le dispositif de chauffage électrique et les thermocouples sont connectés aux prises de l'unité de base pour les expériences de transfert thermique, qui assure également l'arrivée et l'évacuation d'eau froide du dissipateur thermique. Les étudiants activent le débit d'eau de refroidissement et ajustent la puissance du chauffage jusqu'à ce que l'expérience atteigne l'équilibre thermique. Ils enregistrent ensuite les températures lors de la conduction de la chaleur le long de la barre. L'isolation autour de la barre réduit les pertes de chaleur par convection et rayonnement, de sorte que les résultats obtenus devraient être proches de la théorie pour une conduction linéaire simple. (Les pertes thermiques peuvent également être estimées simplement à l'aide d'un tableau et d'un diagramme TecQuipment prédéfinis.)

Résultats d'apprentissage
• Démonstration et calculs de la conduction thermique linéaire
• Calcul de la conductivité thermique (valeur k)
• Démonstration de l'efficacité de la pâte thermique
• Démonstration et calculs des résistances thermiques (valeur R) en série
• Démonstration du phénomène de « décrochage thermique »
Unité de base essentielle
• Unité de base pour les expériences de transfert thermique
Conditions de fonctionnement
Environnement de fonctionnement :
Laboratoire
Plage de température de stockage :
–25 °C à +55 °C (lors de l'emballage pour le transport)
Plage de température de fonctionnement :
+5 °C à +40 °C
Plage d'humidité relative de fonctionnement :
80 % à des températures inférieures à 31 °C, diminuant linéairement jusqu'à 50 % à 40 °C
- Section chauffée. Matériau : Laiton, Ø 25 mm.
- Section refroidie. Matériau : Laiton, Ø 25 mm.
- Échantillon intermédiaire en laiton : Ø 25 mm x 30 mm de long.
- Échantillon intermédiaire en acier inoxydable : Ø 25 mm x 30 mm de long.
- Échantillon intermédiaire en aluminium : Ø 25 mm x 30 mm de long.
- Échantillon intermédiaire en laiton (Ø réduit) : Ø 13 mm x 30 mm de long.
