1. Présentation du matériel
1.1 Vue d'ensemble
Ce matériel permet d'étudier le principe de la quantité de mouvement linéaire des forces d'un jet d'eau sur des déflecteurs. Il comprend quatre déflecteurs interchangeables présentant différents angles de déviation. Lors de la décélération, de l'accélération et de la déviation du fluide en écoulement, la vitesse, et par conséquent la quantité de mouvement, varie. Cette variation de quantité de mouvement engendre une force. En pratique, cette force est utilisée pour convertir l'énergie cinétique en travail.

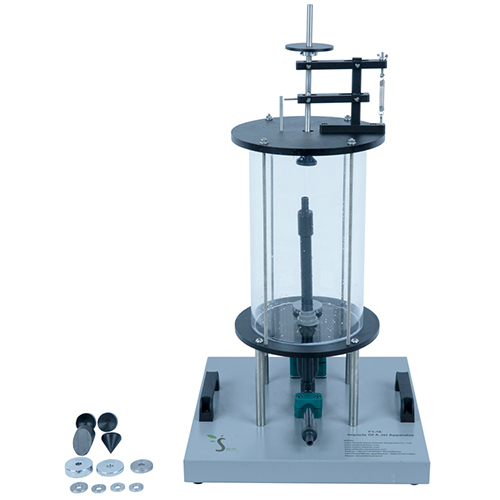

Le dispositif expérimental se compose d'un récipient transparent, d'une buse, de quatre déflecteurs interchangeables présentant différents angles de déviation et d'une balance de précision. La force du jet d'eau est ajustée par adaptation du débit.
1.2 Caractéristiques
1. La base est constituée d'une structure en cadre et est équipée d'une poignée. 2. Équipé de poids de différents calibres pour tester différentes pressions de jet.
2. Paramètres techniques
Dimensions hors tout : 462 mm × 462 mm × 700 mm
Sortie du jet : 10 mm
Poids : 10 g, 20 g, 50 g, 100 g
Hauteur maximale du réservoir d’eau : 330 mm
Course maximale de la règle : 80 mm

3. Liste des composants et description détaillée
3.1 Pièce principale :
N° Désignation
1 Plaque de lestage
2 Écrou papillon
3 Module plat
4 Tuyau de sortie
5 Réservoir d’eau
6 Siphon de sol
3.2 Liste des composants :
N° Désignation Qté
Composant 1 Poids de 10 g 3
Composant 2 Poids de 20 g 1
Composant 3 Poids de 50 g 1
Composant 4 Poids de 100 g 1
Composant 5 Poids de 200 g 1
Composant 6 Module conique 1
Composant 7 Module biseauté 1
Composant 8 Module concave 1
Composant 9 Module plat 1
Composant 10 Dispositif Corps 1
3.3 Accessoires
N° Nom Qté
1 Module concave 1
2 Module conique 1
3 Module biseauté 1
4 Module plat 1
5 Poids de 10 g 3
6 Poids de 20 g 1
7 Poids de 50 g 1
8 Poids de 100 g 1
9 Poids de 200 g 1
4. Liste des expériences
Expérience 1 : Expérience de jet avec un module à fond plat
Expérience 2 : Expérience de jet avec un module à fond pointu
Expérience 3 : Expérience de jet avec un module à fond concave
Expérience 4 : Expérience de jet avec un module à fond incliné
