SR2111R Formateur hybride aux énergies renouvelables - Matériel didactique et de formation professionnelle

1. Présentation du produit
1.1 Description du produit
Les énergies renouvelables comprennent l'énergie solaire, l'énergie éolienne, l'hydrogène, etc. Elles sont recyclables et constituent une source d'énergie inépuisable.

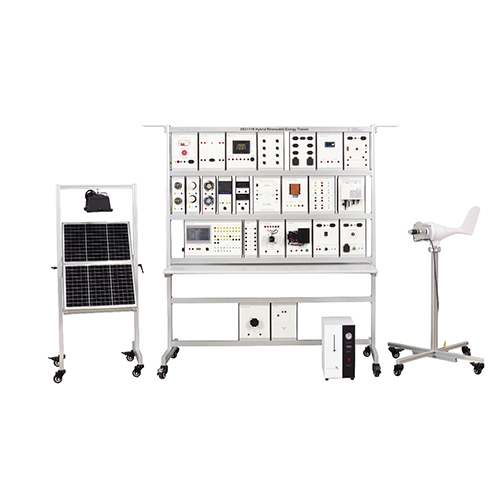

Le formateur hybride aux énergies renouvelables SR2111R est un appareil permettant d'apprendre différentes formes d'utilisation des énergies renouvelables. Il permet d'enseigner et de démontrer trois types d'utilisation : l'énergie solaire, l'énergie éolienne et l'hydrogène. L'énergie solaire peut être simulée par des sources lumineuses (lampes halogènes) pour la production d'électricité, l'énergie éolienne par des éoliennes sans pales, et l'hydrogène par des générateurs et des piles à combustible. Le produit est équipé de divers appareils de mesure de charge et de puissance, permettant de réaliser de nombreuses expériences intéressantes. Des fonctions numériques ont également été intégrées, permettant d'obtenir des données expérimentales en temps réel via un ordinateur (tension, courant, etc.) et même de contrôler le produit à distance. 1.2 Caractéristiques du produit
1. Ce produit est esthétique, élégant, robuste et durable.
2. Il est équipé d'un ensemble complet de modules expérimentaux permettant de réaliser des expériences pédagogiques riches et intéressantes.
3. Sa conception assure une sécurité optimale.
4. Il est compatible avec la numérisation et la télécommande.
2. Spécifications techniques
2.1 Paramètres techniques
Alimentation principale : 220 V CA, 50-60 Hz
Tension de la batterie : 12 V CC
Panneaux photovoltaïques : tension : 12 V CC ; puissance : 30 W ; dimensions : 520 × 410 mm
Résistance réglable : résistance : 0-1 kΩ ; puissance : 100 W
Onduleur : entrée : 12 V CC ; sortie : 220 V CA, 50 Hz ; puissance : 500 W à 1 000 W
Onduleur connecté au réseau : tension : 220 V CA ; puissance : 300 W
Contrôleur solaire : type : PWM Tension : 12/24 V ; courant : 10 A ;
Paramètres de la pile à combustible : puissance : 30 W ; tension : 7-8 V ;
Paramètres du générateur d’hydrogène : débit : 300 ml/min ;
Paramètres de la source lumineuse solaire simulée : puissance : 500 W ;
Paramètres de l’éolienne : sortie triphasée 12 V CA ; puissance : 200 W ;
Paramètres du contrôleur d’éolienne : entrée triphasée 12 V CA ; puissance : 200 W ; sortie 12 V CC ;
Conditions environnementales de fonctionnement : température ambiante : -10 °C à +40 °C, humidité relative : < 85 % (25 °C).
2.2 Dimensions et poids
Dimensions 1 : 1 680 mm × 870 mm × 2 010 mm
Poids 1 : 174 kg
Dimensions 2 : 1 150 mm × 960 mm × 1 570 mm
Poids 2 : 82 kg

3. Composants du produit
3.1 Partie principale du produit
N° Nom
1 Module d'alimentation
2 Module de sortie CC 24 V
3 Contrôleur photovoltaïque
4 Module d'interface RS485
5 Module d'interface CA 220 V
6 Alimentation CC réglable 0-36 V
7 Module de simulation de panneau photovoltaïque
8 Module de lampe à incandescence pour charge CA
9 Module de lampe à économie d'énergie pour charge CA
10 Module de charge CC
11 Module de compteur multifonction monophasé
12 Module de mesure CA/CC
13 Module onduleur
14 Contrôleur de production d'énergie éolienne
15 Module de mesure d'isolement
16 Onduleur micro-réseau
17 Module d'acquisition de données
18 Module de diode unidirectionnelle
19 Potentiomètre électronique
20 Pile à combustible à hydrogène
21 Module de commande de moteur éolien simulé
22 Module de commande de source lumineuse solaire simulée
23 Résistance variable réglable manuellement
24 Module de batterie CC 12 V
25 Générateur d'hydrogène
26 Éolienne
27 Source lumineuse solaire simulée
28 Panneau photovoltaïque
3.2 Accessoires du produit
N° Nom
1 Câble de communication RS485
2 Câble d'alimentation avec fiche à broches
3 Câble d'alimentation
4 Câble de données USB
5 Clé USB contenant le logiciel
6 Câble de sécurité 2 mm
7 Câblage pour onduleur raccordé au réseau
8 Câble de sécurité jaune 4 mm
9 Câble de sécurité rouge 4 mm
10 Tuyau de gaz
11 Câble de sécurité noir 4 mm
12 Câble de sécurité bleu 4 mm
13 Câble de sécurité vert 4 mm
14 Câble de sécurité long 4 mm
15 Doseur
16 KOH solide
4. Liste de configuration du produit
N° Nom Quantité
1 Module d'alimentation 1
2 Module de sortie CC 24 V 1
3 Contrôleur photovoltaïque 1
4 Module d'interface RS485 1
5 Module d'interface CA 220 V 1
6 Alimentation CC réglable 0-36 V 1
7 Module de simulation de panneau photovoltaïque 1
8 Module de lampe à incandescence pour charge CA 1
9 Charge CA Module de lampe à économie d'énergie 1
10 Module de charge CC 1
11 Module de compteur multifonction monophasé 1
12 Module de mesure CA et CC 1
13 Module onduleur 1
14 Contrôleur de production d'énergie éolienne 1
15 Module de mesure d'isolement 1
16 Onduleur micro-réseau 1
17 Module d'acquisition de données 1
18 Module de diode unidirectionnelle 1
19 Potentiomètre électronique 1
20 Pile à combustible à hydrogène 1
21 Module de commande de moteur éolien simulé 1
22 Module de commande de source lumineuse solaire simulée 1
23 Rhéostat réglable manuellement 1
24 Câble de communication RS485 9
25 Câble d'alimentation tripolaire à prise britannique standard 1
26 Câble d'alimentation à broches 7
27 Câble de données USB 1
28 Clé USB contenant le logiciel 1
29 Câble de sécurité vert 2 mm² 16
30 Câblage de l'onduleur raccordé au réseau 2
31 Câble de sécurité jaune 4 mm² 5
32 Câble de sécurité rouge 4 mm² 5
33 Tuyau d'air 1
34 Câble de sécurité noir 4 mm 5
35 Câble de sécurité bleu 4 mm 5
36 Câble de sécurité vert 4 mm 5
37 Câble de sécurité long de 4 mm (rouge et noir) 2
38 Gobelet doseur 1
39 KOH solide 2
5. Liste des expériences pédagogiques
(1) Expérience de production d'énergie avec une pile à combustible à hydrogène
(2) Expérience avec un potentiomètre électronique
(3) En mode manuel, expérience de production d'énergie à partir de panneaux photovoltaïques
(4) En mode PC, expérience de production d'énergie à partir de panneaux photovoltaïques
(5) En cas de faible luminosité, expérience de passage automatique en mode onduleur hors réseau
(6) Expérience de production d'énergie avec un onduleur connecté au réseau
(7) En mode manuel, expérience de production d'énergie à partir d'une éolienne
(8) En mode manuel, expérience de charge de batterie à l'aide d'une éolienne
(9) En mode PC, expérience de charge de batterie à l'aide d'une éolienne
(10) Expérience de collecte des valeurs numériques des modules de mesure CA et CC via un PC Logiciel
(11) Expérimentation de collecte des valeurs numériques des modules de mesure CA et CC via un logiciel PC
(12) Expérimentation de collecte des valeurs numériques du module de mesure d'isolation via un logiciel PC
(13) Expérimentation d'exportation des données collectées via un logiciel PC
