ZM6156A Système de formation HSI : Technologie du froid et de la climatisation, équipement pédagogique de base, formateur de climatiseurs, équipement de formation professionnelle1. Présentation du produit
1.1 Description du produit

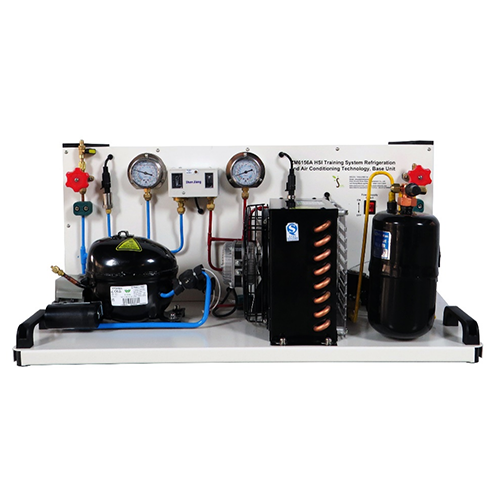

Les principaux composants sont le compresseur, le condenseur et le réservoir, ainsi que les systèmes électriques et de communication. Le modèle est inséré dans l'unité de base et raccordé hydrauliquement par des flexibles frigorifiques et électriquement par des câbles. Des joints auto-étanches minimisent les pertes de réfrigérant. Tous les composants sont disposés de manière à faciliter la surveillance de leur fonctionnement.
Un logiciel moderne et performant, sous la forme d'une intégration matériel/logiciel (IHM), est indispensable au système de formation. Il simplifie et facilite la réalisation et l'analyse des expériences. L'unité expérimentale est connectée au PC via une interface USB.
Le logiciel comprend un logiciel de gestion du système et d'acquisition de données, ainsi qu'un logiciel pédagogique. Ce dernier inclut des textes explicatifs et des illustrations qui contribuent grandement à la compréhension des principes théoriques. Grâce à l'outil de création, les enseignants peuvent concevoir des exercices supplémentaires. Chaque modèle possède son propre logiciel, adapté aux objectifs pédagogiques. 1.2 Caractéristiques du produit
1. Les canalisations du cycle frigorifique sont disposées sur le panneau d'installation. Les zones haute et basse température sont repérées par des couleurs différentes pour faciliter leur observation et leur identification.
2. L'équipement est doté d'un système de protection performant. Des pressostats de protection haute et basse pression sont intégrés au cycle frigorifique. En cas de pression anormale, le compresseur s'arrête immédiatement afin de protéger le compresseur et le système.
3. Le circuit électrique est équipé d'un disjoncteur différentiel, d'un dispositif d'arrêt d'urgence et d'une mise à la terre fiable pour garantir la sécurité de l'équipement et du personnel.
2. Spécifications techniques
2.1 Paramètres techniques
Alimentation électrique : 220 V CA
Capteur de pression frigorifique : plage 0-30 bar, alimentation 24 V CC, signal 4-20 mA
Condenseur à ailettes : moteur 220 V CA, ventilateur de 120 mm
Capteur de pression frigorifique : plage 0-30 bar Alimentation : 24 V CC, signal 4-20 mA
Sonde de température : PT100 24 V CC ; alimentation : -50 à 150 °C ; sortie : 4-20 mA
2.2 Dimensions et poids
Dimensions : 900 mm × 750 mm × 410 mm
Poids : < 100 kg
3. Noms et fonctions des composants du produit
3.1 Composants principaux du produit
N° Nom
1 Compresseur
2 Vanne manuelle
3 Capteur de pression
4 Manomètre basse pression
5 Pressostat de protection haute et basse pression
6 Manomètre haute pression
7 Condenseur
8 Interrupteur principal
9 Réservoir de liquide
10 Électrovanne
3.2 Accessoires du produit
N° Nom
1 Câble USB
2 Câble réseau
3 Clé USB
4 Fusible
5 Tube de rinçage au fluor
6 Cordon d'alimentation
4. Liste de configuration du produit
N° Nom Qté
1 Compresseur 1
2 Condenseur 1
3Électrovanne 3
4 Pressostat de protection haute et basse pression 1
5 Manomètre haute pression 1
6 Manomètre basse pression 1
7 Capteur de pression 3
8 Vanne manuelle 2
9 Réservoir de stockage de liquide 1
10 Voyant de niveau 1
11 Déshydratant 1
12 Interrupteur principal 1
13 Interface pour câble réseau 1
14 Interface USB 1
15 Interface pour câble d'alimentation 1
16 Câble USB 1
17 Câble réseau 1
18 Clé USB 1
19 Fusible 4
20 Tube de rinçage au fluor 2
21 Cordon d'alimentation 1
5. Liste des expériences pédagogiques sur le produit
(1) Test en ligne de l'équipement et du PC
(2) Test de fonctionnement de l'équipement
(3) Test d'exportation des données
(4) Test de protection contre les hautes et basses tensions
(5) Expérience de test de protection du disjoncteur
