SR-915 Système de formation HSI : Technologie du froid et de la climatisation, Unité de base de formation en réfrigération, Équipement pédagogique, Matériel didactique1. Description
L'unité de base SR 915 peut, selon l'objectif de l'expérience, être complétée par l'un des modules complémentaires disponibles (réfrigérateur SR 915.01, système frigorifique SR 915.02 avec étage de réfrigération et de congélation, système de climatisation simple ou climatiseur SR 915.07).

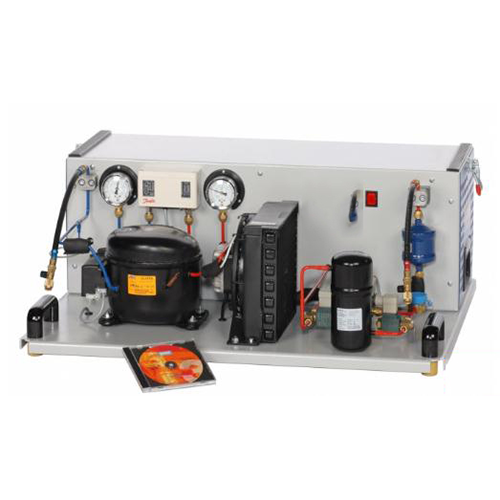

Les principaux composants du SR 915 sont le compresseur, le condenseur et le réservoir, ainsi que les systèmes électriques et de communication. Les modules se connectent à l'unité de base et sont raccordés hydrauliquement par des flexibles frigorifiques et électriquement par des câbles. Des raccords auto-étanches minimisent les pertes de fluide frigorigène. Tous les composants sont disposés de manière à être visibles et permettent ainsi de contrôler leur fonctionnement.
Le logiciel, moderne et performant, est intégré au système de formation sous forme d'interface matériel/logiciel (IHM). Il facilite la réalisation et l'analyse des expériences. L'unité expérimentale est connectée à l'ordinateur via une interface USB. Le logiciel comprend un logiciel de gestion du système et d'acquisition de données, ainsi qu'un logiciel pédagogique. Ce dernier, grâce à ses textes explicatifs et ses illustrations, facilite grandement la compréhension des principes théoriques. Chaque modèle dispose de son propre logiciel, adapté aux objectifs d'apprentissage. Un système d'édition permet à l'enseignant de créer des exercices supplémentaires.
Les températures et les pressions du système sont enregistrées par des capteurs et affichées dynamiquement dans le logiciel de gestion et d'acquisition de données. Le débit massique du fluide frigorigène est calculé par le logiciel à partir des valeurs mesurées. L'effet des variations de paramètres peut être suivi sur les diagrammes log p-h et h-x. Le système est également piloté par le logiciel. 2. Détails techniques
Spécifications
Expériences de base sur le fonctionnement des systèmes de réfrigération et de climatisation par combinaison de l'unité de base et des maquettes
Système de formation avec technologie HSI
Groupe de condensation composé d'un compresseur, d'un condenseur et d'un réservoir
Connexion entre le groupe de condensation et la maquette par des flexibles de réfrigérant
Maquette solidement fixée sur le SR 915 par des fixations
Manomètre pour réfrigérant avec échelle de température
Données techniques
Compresseur
Puissance frigorifique : 463 W à 7,2/54,4 °C
Consommation électrique : 288 W à 7,2/54,4 °C
Réservoir : 0,7 L
Réfrigérant
R513A
PRG : 631
Volume de remplissage : 700 g
Équivalent CO₂ : 0,4 t
Plages de mesure
Température : 1 x -50…50 °C, 3 x 0…100 °C
Pression :
1 x côté aspiration : -1…9 bar
2 sorties : -1…15 bar
Débit : 0…19 kg/h (fluide frigorigène)
230 V, 50 Hz, monophasé
230 V, 60 Hz, monophasé
120 V, 60 Hz, monophasé
Homologation UL/CSA (en option)
Nécessaire au fonctionnement : PC sous Windows
