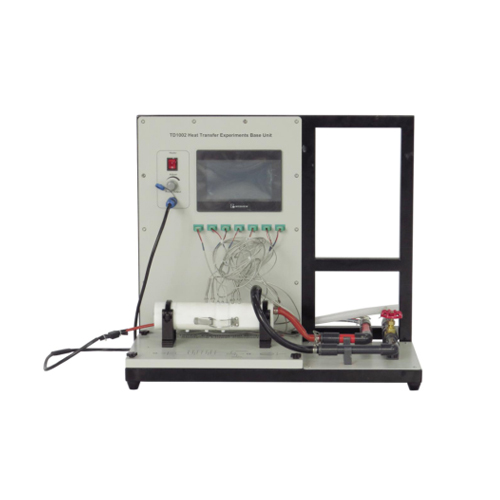

TD1002 Expériences de transfert de chaleur - Unité de base - Équipement pédagogique scolaire - Banc de formation professionnelle - Équipement de formation électrique
1. Présentation de l'équipement
1.1 Aperçu
Dans la nature, des changements d'énergie se produisent constamment, comme le transfert de chaleur d'une surface à une autre. Quel que soit le mode de transfert, l'énergie est soumise au principe de conservation de l'énergie. Ce principe est l'une des lois fondamentales et universelles de la nature. De manière générale, l'énergie ne peut être ni créée ni détruite ; elle se transforme d'une forme à une autre ou est transférée d'un objet à un autre, la quantité totale d'énergie restant inchangée. Par conséquent, la quantité totale de chaleur ne varie pas ; elle est seulement transférée. Le transfert de chaleur ne peut être observé directement. La manière dont la chaleur se transfère sur différents objets est un problème que nous devons étudier, et les lois du transfert de chaleur sont au cœur de nos recherches.
Afin d'appréhender plus intuitivement l'évolution de la température lors du transfert de chaleur, nous avons conçu et réalisé le dispositif expérimental TD1002, un système hôte dédié aux expériences de transfert de chaleur, ainsi que les modules expérimentaux associés. L'assemblage de ces modules permet de répondre à divers besoins expérimentaux.
1.2 Caractéristiques
(1) Plus sûr. La sécurité de l'utilisateur est au cœur de la conception de ce produit, qui intègre une excellente configuration électrique et des solutions de mise à la terre fiables.
(2) Simplicité d'utilisation. Le produit bénéficie d'une conception modulaire, tant au niveau de sa structure électrique que mécanique. Sa structure et son principe de fonctionnement sont clairs et facilitent son utilisation.
(3) Esthétique. Le produit adopte une conception intégrée. Compact et élégant, il offre de nombreuses fonctionnalités. Grâce à cette conception intégrée, ses exigences environnementales sont extrêmement faibles.
(4) Durabilité accrue. Le produit utilise des matériaux plus robustes et résistants à la corrosion, ce qui prolonge considérablement sa durée de vie.
2. Caractéristiques techniques
Alimentation : monophasée triphasée 220 V CA
Dimensions : 700 mm × 530 mm × 650 mm
Poids : 35 kg
Conditions de fonctionnement : température ambiante de -10 °C à +40 °C ; humidité relative < 85 % (à 25 °C).

3. Liste des composants
3.1 Partie principale
N° Nom
1 Écran tactile
2 Interrupteur de commande unique
3 Bouton de réglage de la puissance
4 Port d'alimentation du chauffage
5 Interface du capteur de température
6 Capteur de température PT100
7 Module de chauffage expérimental TD1002A
8 Boucle de fixation
9 Kit expérimental de matériaux métalliques interchangeables
10 Bouton de fixation
11 Vanne de régulation d'arrivée d'eau froide
12 Tuyau de retour de refroidissement
13 Tuyau d'arrivée de refroidissement
14 Pied de support
3.3 Liste de configuration de l'équipement
N° Nom Qté
Composant 1 Kit expérimental de matériaux métalliques interchangeables en laiton 1
Composant 2 Kit expérimental de matériaux métalliques interchangeables en cuivre 1
Composant 3 Kit expérimental de matériaux métalliques interchangeables en acier inoxydable 1
Composant 4 Kit expérimental de matériaux métalliques interchangeables en aluminium 1
Composant 5 Écran tactile 1
Composant 6 Module expérimental TD1002 1
3.4 Accessoires
N° Nom Qté
1 CD du logiciel 1
2 Câble réseau 1
3 Pâte thermique 1
4 Kit expérimental de matériaux métalliques interchangeables en cuivre 1
5 Interchangeable Kit d'expérimentation sur le laiton (1 pièce)
Kit d'expérimentation interchangeable sur l'aluminium (1 pièce)
Rallonge électrique (1 pièce)
Liste des expériences
Expérience 1 : Comprendre le fonctionnement électrique de base du module d'expérimentation de transfert thermique TD1002
Expérience 2 : Démontrer le transfert thermique de l'aluminium avec le module d'expérimentation de conduction linéaire TD1002A
Expérience 3 : Démontrer le transfert thermique de l'acier inoxydable avec le module d'expérimentation de conduction linéaire TD1002A
Expérience 4 : Démontrer le transfert thermique du cuivre avec le module d'expérimentation de conduction linéaire TD1002A
Expérience 5 : Démontrer le transfert thermique du laiton avec le module d'expérimentation de conduction linéaire TD1002A
Expérience 6 : Démontrer l'acquisition de données avec le module d'expérimentation de conduction linéaire TD1002A
