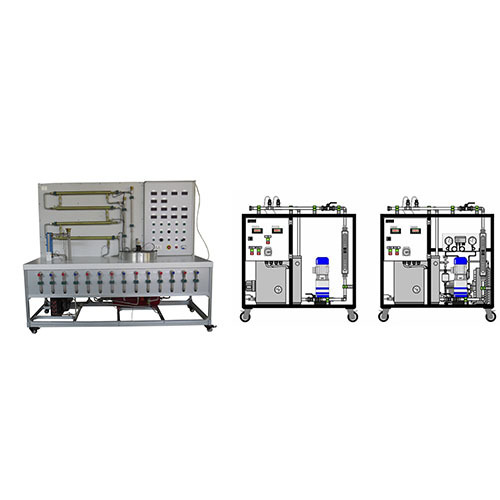

SR3030 Unité d'alimentation d'échangeur de chaleur avec accessoires, équipement de laboratoire thermique, matériel pédagogique, matériel didactiqueL'unité devra réaliser les expériences et investigations suivantes :
Objectifs pédagogiques / Expériences
avec un échangeur de chaleur (accessoire non fourni)
tracé des courbes de température
détermination du coefficient moyen de transfert thermique
comparaison de différents types d'échangeurs de chaleur. Accessoires fournis :
Échangeur de chaleur tubulaire
Échangeur de chaleur à plaques
Échangeur de chaleur à calandre et tubes
Cuve agitée à double enveloppe et serpentin
Refroidisseur d'eau
Spécifications
[1] Unité d'alimentation pour échangeurs de chaleur
[2] Circuit d'eau chaude avec réservoir, résistance, régulateur de température, pompe et protection contre le manque d'eau
[3] Circuit d'eau froide provenant du réseau d'alimentation du laboratoire ou d'un refroidisseur d'eau (accessoire non fourni)
[4] Régulateur de température pour l'eau chaude
[5] Débit réglable par vannes
[6] Affichages numériques pour 6 capteurs de température et 2 capteurs de débit
[7] Raccordements d'eau avec raccords rapides
[8] Raccordement pour agitateur avec variateur de vitesse (accessoire non fourni)
Caractéristiques techniques Pompe
Consommation électrique : 120 W
Débit max.: 600 l/h
Hauteur manométrique max.: 30 m Résistance
Puissance : 3 kW
Thermostat : 0…70 °C
Capacité du réservoir d'eau chaude : env. Plages de mesure : 10 L
Température : 6 x 0…100 °C
Débit : 2 x 20…250 L/h
Dimensions et poids (L × l × H) : 1000 × 670 × 550 mm
Poids : env. 60 kg
Échangeur de chaleur tubulaire
avec unité de distribution
Fonctionnement et comportement d'un échangeur de chaleur tubulaire
Tracé des courbes de température : fonctionnement à courants parallèles
fonctionnement à contre-courant
calcul du coefficient de transfert thermique moyen
comparaison avec d'autres types d'échangeurs de chaleur Spécifications
[1] Échangeur de chaleur tubulaire pour le raccordement à une unité de distribution
[2] Alimentation en eau chaude et froide depuis l'unité de distribution
[3] Fonctionnement possible à courants parallèles et à contre-courant
[4] Enregistrement de la température à l'aide de l'unité de distribution et de deux capteurs de température supplémentaires pour la mesure de la température centrale
Données techniques
Surfaces d'échange thermique
Surface d'échange moyenne : 250 cm² Tube intérieur, acier inoxydable
Diamètre extérieur : 12 mm
Épaisseur de paroi : 1 mm
Tube extérieur, transparent (PMMA)
Diamètre extérieur : 20 mm
Épaisseur de paroi : 2 mm Plages de mesure
Température : 2 x 0…100 °C Dimensions et poids L x l x H : 480 x 230 x 150 mm Poids : env. Échangeur de chaleur à plaques de 4 kg
avec unité d'alimentation
Fonctionnement et comportement d'un échangeur de chaleur à plaques
Tracé des courbes de température : en fonctionnement à courants parallèles
en fonctionnement à contre-courant
Calcul du coefficient de transfert thermique moyen
Comparaison avec d'autres types d'échangeurs de chaleur
Spécifications
[1] Échangeur de chaleur à plaques pour raccordement à l'unité de distribution
[2] Alimentation en eau chaude et froide depuis l'unité de distribution
[3] Fonctionnement possible en parallèle et à contre-courant
[4] Six plaques soudées
[5] Enregistrement de la température via l'unité de distribution Données techniques
6 plaques, acier inoxydable
Surface d'échange thermique : 480 cm²
Dimensions et poids (L x l x H) : 400 x 230 x 85 mm
Poids : env. Échangeur de chaleur tubulaire de 3 kg
en association avec un groupe de distribution
Fonctionnement et comportement de l'échangeur de chaleur tubulaire
Tracé des courbes de température : fonctionnement à flux croisés parallèles et à flux croisés à contre-courant
Calcul du coefficient de transfert thermique moyen
Comparaison avec d'autres types d'échangeurs de chaleur Spécifications
[1] Échangeur de chaleur tubulaire (à flux croisés) pour raccordement à un groupe de distribution
[2] Alimentation en eau chaude et froide depuis le groupe de distribution
[3] Fonctionnement possible à flux croisés parallèles et à contre-courant
[4] Calandre transparente, faisceau tubulaire visible
[5] Faisceau tubulaire composé de 7 tubes et 4 chicanes
[6] Enregistrement de la température à l'aide du groupe de distribution Caractéristiques techniques
Surface d'échange thermique : 200 cm² Faisceau tubulaire en acier inoxydable
Diamètre extérieur : 6 mm
Épaisseur de paroi : 1 mm
Nombre de tubes : 7
Calandre transparente (PMMA)
Diamètre extérieur : 50 mm
Épaisseur de paroi : 3 mm
Dimensions et poids (L x l x H) : 400 x 230 x 110 mm Poids : env. Cuve agitée de 3 kg à double enveloppe et serpentin
en association avec un groupe hydraulique
Fonctionnement et comportement d'une cuve agitée à double enveloppe et serpentin
Courbes de température :
Mode de chauffage avec enveloppe ; mode de chauffage avec serpentin
Influence d'un agitateur
Comparaison avec d'autres types d'échangeurs de chaleur Spécifications
[1] Cuve agitée à raccorder au groupe hydraulique
[2] Alimentation en eau chaude et froide par le groupe hydraulique
[3] Chauffage par enveloppe ou serpentin
[4] Agitateur utilisable dans tous les modes
[5] Vitesse d'agitation réglable par le groupe hydraulique
[6] Zone de travail visible grâce au couvercle transparent
[7] Enregistrement de la température par le groupe hydraulique et une sonde de température supplémentaire pour la mesure de la température dans la cuve
Données techniques Cuve agitée
Capacité nominale : env. 1200 mL Agitateur
Vitesse : 0 à 330 tr/min Surface d'échange thermique
Enveloppe (acier inoxydable) : env. 500 cm²
Serpentin (acier inoxydable) : env. Plage de mesure : 500 cm²
Température : 0…100 °C
Dimensions (L x l x H) : 400 x 230 x 400 mm ; Poids : env. 8 kg
Refroidisseur d’eau
Spécifications
[1] Refroidisseur d’eau
[2] Composants principaux : groupe frigorifique, réservoir d’eau, pompe de circulation
[3] Régulateur électronique de température
[4] Raccordement aux unités de base par tuyaux à raccords rapides
[5] Réfrigérant R134a, respectueux de l’environnement
Caractéristiques techniques : Pompe centrifuge
Débit max.: 600 l/h
Hauteur manométrique max.: 30 m
Consommation électrique : 120 W
Système frigorifique
Puissance frigorifique : 833 W à -10/32 °C
Consommation électrique : 367 W
Réservoir : 15 l
Dimensions (L x l x H) : 1000 x 630 x 530 mm ; Poids : env. 76 kg
Matériau de construction : acier inoxydable
