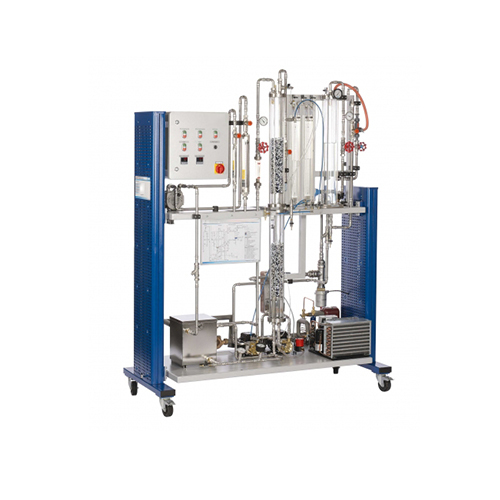

ZM8134 Colonne d'absorption de gaz - Matériel didactique et de formation professionnelle - Matériel de laboratoire de mécanique des fluides

1. Description
L'absorption est utilisée pour extraire un ou plusieurs composants gazeux d'un flux gazeux à l'aide d'un solvant. Un mélange de CO₂ et d'air est d'abord produit. Le rapport de mélange est ajustable grâce à des vannes. Les débits des composants gazeux sont affichés.
Un compresseur injecte le mélange gazeux dans la partie inférieure de la colonne d'absorption. Dans cette colonne, une partie du CO₂ est séparée par contre-courant avec le solvant (l'eau). Le CO₂ est absorbé par l'eau qui s'écoule vers le bas. Pour séparer le CO₂ absorbé, l'eau chargée est ensuite acheminée de la partie inférieure de la colonne d'absorption vers une colonne de désorption. La solubilité du CO₂ diminue à mesure que la pression baisse et que la température augmente. Un élément chauffant chauffe l'eau. Une pompe à jet d'eau crée une dépression dans la colonne de désorption, ce qui provoque l'extraction du CO₂ de l'eau. Une pompe renvoie ensuite le solvant régénéré dans la colonne d'absorption.
La température de l'eau est réglable. Le débit, la température et la pression sont mesurés en continu. La colonne à deux sections est équipée de raccords permettant de déterminer les pertes de charge. Ces pertes de charge dans chaque section sont affichées grâce à deux manomètres à tube en U. Pour évaluer la réussite du procédé, le banc d'essai comprend des sorties pour le prélèvement d'échantillons de gaz et de liquide. Les échantillons de gaz peuvent être analysés à l'aide de l'appareil de mesure portable fourni. 2. Spécifications
1. Séparation du mélange CO₂/air par absorption à contre-courant avec de l'eau
2. Production du mélange gazeux à partir de CO₂ provenant d'une bouteille de gaz comprimé et d'air ambiant
3. Réglage du rapport de mélange par vannes
4. Compresseur pour l'alimentation du mélange gazeux dans la colonne d'absorption
5. Colonne d'absorption en verre DURAN (lit garni) et colonne de désorption
6. Régénération continue du solvant en circuit fermé avec la colonne de désorption sous vide
7. Une pompe pour la colonne de désorption et une pompe pour le retour du solvant vers la colonne d'absorption
8. Régulation de la température de l'eau par un système de chauffage et de réfrigération
9. Fluide frigorigène R513A, PRG : 631

3. Données techniques
Colonne d'absorption :
Hauteur : 2 x 750 mm, diamètre intérieur : 80 mm
Colonne de désorption :
Hauteur : 750 mm, diamètre intérieur : 80 mm
2 pompes (absorption/désorption) :
Débit max.: 17,5 L/min Hauteur manométrique : 47 m
1 pompe (refroidissement)
Débit max.: 29 l/min
Hauteur manométrique max.: 1,4 m
Compresseur
Pression positive max.: 2 bar
max. Débit : 39 L/min
Puissance frigorifique : 1432 W à 5/32 °C
Fluide frigorigène : R513A, PRG : 631
Volume de remplissage : 600 g
Équivalent CO₂ : 0,4 t
Plages de mesure
Débit :
0,2…2,4 Nm³/h (air)
50…600 L/h (solvant)
0,4…5,4 L/min (CO₂)
Température : 1 x 0…80 °C, 2 x 0…60 °C
Pression : 1 x 0…2,5 bar, 1 x -1…0,6 bar
Pression différentielle : 2 x 0…250 mmCE
Teneur en CO₂ : 0…100 % vol.
230 V, 50 Hz, monophasé
230 V, 60 Hz, monophasé 230 V, 60 Hz, triphasé
Homologation UL/CSA en option
Dimensions et poids
L x l x H : 1920 x 790 x 2300 mm
Poids : env. 290 kg
Nécessaire au fonctionnement :
Bouteille de CO2 avec détendeur
Raccordement d'eau, évacuation
