ET 210 Principes fondamentaux des centrales éoliennes - Matériel didactique - Matériel de formation professionnelle - Matériel de formation aux énergies renouvelables

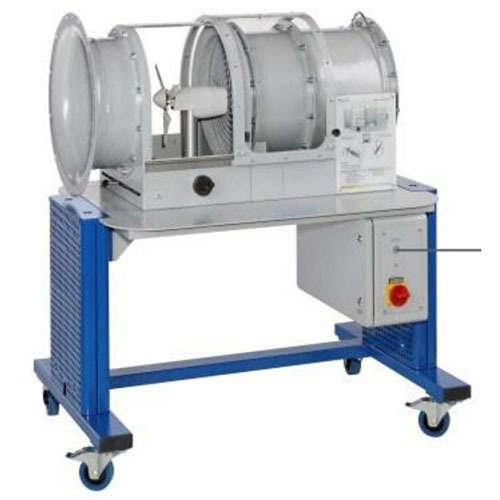

Dans les centrales éoliennes modernes, la production d'énergie éolienne est adaptée aux variations des conditions de vent. Par vent fort, la production est limitée afin de protéger la turbine. Le réglage des pales du rotor remplit cette fonction. En ajustant leur angle, on modifie les forces agissant sur les pales. Par vent normal, la consommation d'énergie est optimisée grâce à des générateurs à vitesse variable. Le module ET 210 présente une centrale éolienne équipée d'un système de réglage des pales et d'un générateur à vitesse variable. Cette centrale est installée sur une tour dans une soufflerie. Le flux d'air est généré par un ventilateur à vitesse variable. Un redresseur de flux assure un flux régulier et peu turbulent. Un rotor tripale entraîne directement le générateur.
Pour atteindre différents points de fonctionnement, la vitesse cible du rotor peut être définie. Un servomoteur permet de modifier l'angle de réglage des pales. L'angle entre l'axe du rotor et la direction du vent (angle de lacet) est réglable à l'aide d'une molette. La vitesse du rotor est mesurée avec précision par des capteurs à effet Hall intégrés au générateur. La vitesse du vent est mesurée par un anémomètre à réglage horizontal, permettant ainsi d'enregistrer la vitesse moyenne du vent sur la surface du rotor. L'angle de lacet est mesuré par un capteur angulaire. Le fonctionnement et le contrôle du dispositif expérimental s'effectuent via un PC (non fourni) équipé d'un logiciel connecté par USB. Ce logiciel réseau permet d'observer, d'acquérir et d'analyser les expériences depuis un nombre illimité de postes de travail sur le réseau du client, avec une seule licence. Le logiciel calcule la puissance électrique convertie, le couple du générateur et les paramètres spécifiques au système. Les pales du rotor sont facilement remplaçables. La soufflerie est fermée pendant les expériences afin de garantir leur bon déroulement. Un couvercle de protection transparent assure une utilisation en toute sécurité.

Spécifications
Centrale éolienne avec réglage des pales du rotor et de l'angle de lacet. Centrale éolienne sans engrenage avec rotor tripale. Système de générateur à vitesse variable. Régulation de la puissance par réglage des pales du rotor. Pales de rotor interchangeables. Ventilateur à vitesse réglable générant le débit d'air requis. La vitesse du vent, la vitesse du rotor et l'angle de lacet sont mesurés par des capteurs. Commande et fonctionnement via PC avec logiciel et par éléments de contrôle de l'unité expérimentale. Connectivité réseau : observation, acquisition et analyse des données expérimentales sur un nombre illimité de postes de travail avec logiciel via le réseau LAN/WLAN du client. Logiciel via USB sous Windows 8.1 et 10.
Données techniques
Centrale éolienne : Ø rotor : 0,3 m ; Nombre de pales : 3 ; Puissance électrique nominale : env. 6 W ; Vitesse du vent nominale : 10 m/s ; Vitesse nominale : 2865 tr/min ; Rapport de vitesse en bout de pale : 4,5 ; Réglage des pales : -5° à 35° ; Poids : env. 1,6 kg ; Nacelle : L x l x H : env. Générateur 270 x 65 x 90 mm ; tension nominale : 12 V ; courant nominal : 2,02 A ; pales du rotor : 3 pales droites, 3 pales optimisées ; soufflerie : Ø 400 mm ; ventilateur axial ; débit volumétrique max.: 6 860 m³/h ; consommation électrique max.: 1,1 kW ; plages de mesure : vitesse du vent : 1 à 15 m/s ; fréquence : 0 à 4 000 tr/min ; courant : ±2,02 A ; angle de lacet : ±40° ; 230 V, 50 Hz, monophasé ; 230 V, 60 Hz, monophasé ; 120 V, 60 Hz, monophasé ; homologation UL/CSA en option
