ZM9114 Turbine Francis - Matériel didactique et de formation professionnelle - Équipement de laboratoire de mécanique des fluides

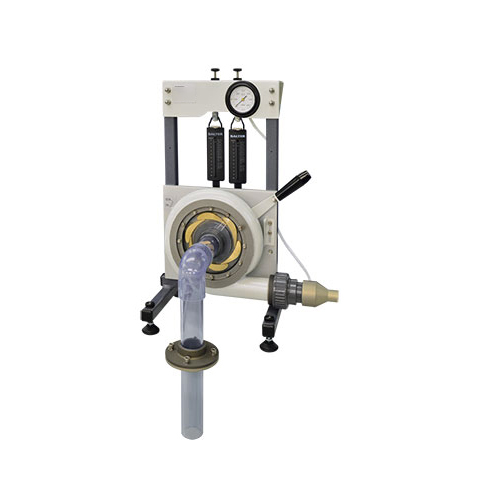

La turbine Francis est une turbine à réaction à l'échelle du laboratoire, conçue pour être utilisée avec un banc hydraulique numérique.
La turbine possède un socle robuste qui repose sur le banc hydraulique. Elle est raccordée à l'alimentation en fluide pompé du banc, qui mesure le débit. Un manomètre mécanique mesure la pression d'entrée de la turbine. Des aubes directrices réglables permettent de modifier le débit et la direction du flux vers la roue de la turbine. L'extrémité du tube de sortie (drain) de la turbine est immergée dans le canal d'eau libre du banc hydraulique. Un déversoir, fourni avec la turbine, crée un réservoir peu profond dans ce canal, assurant ainsi que l'eau recouvre l'extrémité du drain pendant les essais. Un frein à bande avec dynamomètres mesure le couple sur l'arbre de la turbine. Un stroboscope avec affichage de la vitesse ou un tachymètre optique permet de mesurer la vitesse de rotation de la turbine. Le stroboscope peut également figer l'image de la turbine et du flux d'eau afin d'améliorer la compréhension du fonctionnement par les étudiants. Les étudiants testent la turbine à différents débits, charges et réglages des aubes directrices. Ils utilisent les mesures de débit, de couple, de pression et de vitesse pour calculer la puissance hydraulique absorbée et la puissance mécanique (à l'arbre) de la turbine. Ces données leur permettent d'établir les courbes de performance de la turbine.
