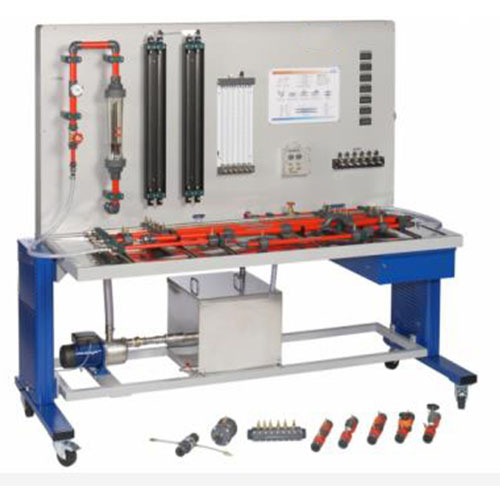

ZF1123A Matériel de formation en mécanique des fluides, matériel pédagogique, matériel didactique
1. Spécifications
[1] Banc d'essai pour expériences de mécanique des fluides
[2] Éléments de mesure interchangeables, partiellement transparents : vanne à siège incliné, vanne à membrane, vanne à boisseau sphérique, clapet anti-retour, filtre, tube de Pitot, tube Venturi, diaphragme et tuyère de mesure
[3] Différents tronçons de tuyauterie
[4] Chambres annulaires permettant une mesure précise de la pression
[5] Manomètre à colonne de liquide pour la mesure de la pression différentielle
[6] Mesure du débit par rotamètre
[7] Affichages numériques pour la pression et la pression différentielle

2. Caractéristiques techniques
Pompe
- puissance absorbée : 0,68 kW
- débit max. : 7,2 m³/h
- hauteur de refoulement max. : 22,8 m
Réservoir de stockage : 55 l
Tronçon de tuyauterie pour éléments de mesure interchangeables
32x1,8 mm, PVC
3 tronçons de tuyauterie droits, longueur : 1000 mm
- ½", acier galvanisé
- 18x1 mm, Cu
- 20x1,5 mm, PVC
Tronçon de tuyauterie, PVC
- contraction progressive, diamètre : 20x1,5-16x1,2 mm
- élargissement progressif, diamètre : 20x1,5-32x1,8 mm
- avec coude à 90°,
diamètre : 20x1,5 mm
Manomètre à tubes : 2x 2 tubes, 1x 6 tubes
Plages de mesure
- pression différentielle : 0...200 mbar
- pression : 6x 0...600 mbar
- débit : 0,4...4 m³/h
- température : 0...60 °C
Dimensions et poids
L x l x H : 2220x820x1980 mm
Poids : env. 250 kg
