ZF1126A Appareils d'étude du frottement des fluides, équipements de formation en ingénierie des fluides, matériel pédagogique, matériel didactique1. Présentation du produit
1.1 Description du produit

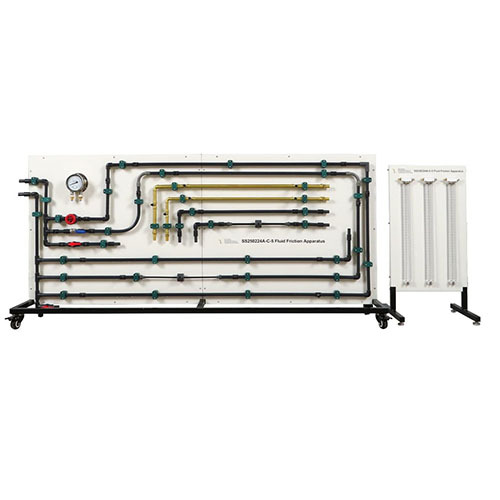

Le dispositif d'étude du frottement des fluides permet une analyse approfondie de l'écoulement, des techniques de mesure de débit et des pertes de charge dans diverses conduites et accessoires de tuyauterie. L'appareil comprend trois circuits hydrauliques — incluant instruments, conduites et accessoires — chacun équipé d'une vanne spécifique. Ces vannes sont placées en aval de chaque circuit afin d'éviter toute turbulence en amont. Le circuit central comporte des sections interchangeables, incluant des conduites de matériaux et de diamètres variés. Un panneau de mesure vertical amovible et compact facilite l'utilisation du dispositif.
Pour mesurer la perte de charge dans chaque section, les étudiants utilisent un ensemble de manomètres et un manomètre différentiel (inclus). Afin de régler le niveau d'eau de référence dans le tube manométrique, ils raccordent une pompe manuelle (non incluse) ou une source d'eau à la vanne d'air située au-dessus du tube. Pour réaliser l'expérience, les étudiants installent un banc hydraulique pour faire circuler l'eau dans le circuit et mesurer les pertes de charge à travers les conduites et les accessoires. Ils étudient également les pertes causées par les élargissements et les contractions brusques, grâce à plusieurs sections de conduites de diamètres différents illustrant l'impact de ces variations sur la perte de charge.
1.2 Caractéristiques du produit
(1) Le banc pédagogique repose sur une structure en profilés d'aluminium ; les unités sont modulables, faciles à utiliser et robustes.
(2) Le produit présente un design soigné et une structure simple.
(3) Le produit bénéficie de traitements anticorrosion et est fabriqué à partir de matériaux solides et durables, ce qui prolonge considérablement sa durée de vie.
(4) Le produit offre une grande variété de modules expérimentaux et permet de réaliser des essais dans des conditions diverses.
2. Spécifications techniques
2.1 Paramètres techniques
Conditions environnementales de fonctionnement : Température ambiante : 10 °C à 30 °C ; humidité relative < 75 % (à 25 °C).
2.2 Dimensions et poids
Dimensions : 2250 mm × 430 mm × 1050 mm
Poids : environ 100 kg
3. Noms des composants du produit et présentation des fonctions
3.1 Corps principal du produit
N° Nom Qté
1 Entrée d'eau 1
2 Orifice de retour d'eau 1
3 Manomètre différentiel 1
4 Vanne à opercule 1
5 Vanne manuelle 1
6 Vanne à boisseau sphérique 1
7 Section de mesure avec coude de grand rayon 1
8 Sortie pour accessoire expérimental interchangeable 1
9 Section de mesure avec coude à angle droit 1
10 Section de mesure avec coude de petit rayon 1
11 Accessoire expérimental interchangeable 1 (tube en cuivre épais) 1
12 Accessoire expérimental interchangeable 2 (tube en cuivre fin) 1
13 Accessoire expérimental interchangeable 3 (tube en PVC) 1
14 Accessoire expérimental interchangeable 4 (réduction) 1
15 Indicateur de niveau de liquide à 6 tubes 1
16 Orifice de retour pour accessoire expérimental interchangeable 1
17 Réduction 1
18 Vanne de vidange 1
3.2 Accessoires du produit
N° Nom Qté
1 Tuyau flexible transparent renforcé (8 mètres) 1
2 Tuyau d'air (30 mètres) 1
3 Collier de serrage (dont 2 sont déjà installés sur l'équipement) 8
4 Coupe-tube 1
5 Pompe à air portable (avec tuyau d'air) 1
4. Liste des expériences pédagogiques (voir le guide des expériences pour plus de détails)
(1) Mesure de l'effet de perte de charge de différents types de vannes sur le dispositif d'étude du frottement des fluides
(2) Mesure de la perte de charge lors de l'écoulement à travers différents coudes sur le dispositif d'étude du frottement des fluides
(3) Mesure de la perte de charge du troisième circuit et des accessoires interchangeables du dispositif d'étude du frottement des fluides
