Banc d'étude des écoulements de fluides – Équipement de formation en génie des fluides – Matériel pédagogique et didactique

ZM2188 Banc d'étude des écoulements de fluides – Équipement de formation en génie des fluides – Matériel pédagogique et didactique
Schéma de principe du dispositif de mesure : les vannes à boisseau sphérique (1, 2) permettent de sélectionner la section de mesure ou le circuit de retour (3) ; P = pression, f = débit.
Lors de l'écoulement de l'eau dans la conduite, le frottement entre le fluide et la paroi génère une perte de charge. Cette perte de charge dépend directement de la rugosité de la paroi interne du tuyau (liée au matériau utilisé), ainsi que de la vitesse d'écoulement et de la section transversale.

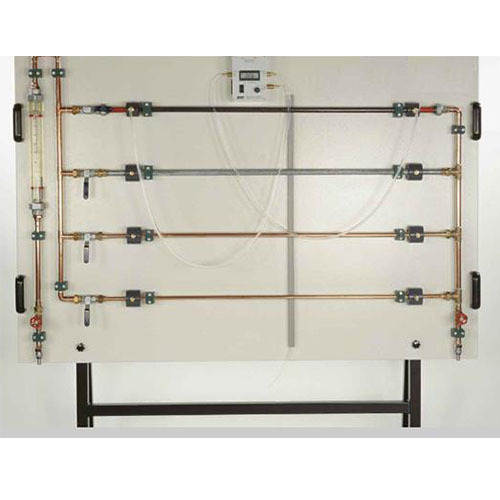

Quatre tronçons de conduite droite sont installés sur le panneau. Ils peuvent être sélectionnés individuellement à l'aide des vannes à boisseau sphérique ; une vanne de régulation permet de contrôler le débit, lequel est mesuré par un débitmètre à flotteur.
Les points de prise de pression du circuit sont conçus sous forme de chambres annulaires situées aux extrémités de la section de mesure, garantissant ainsi une mesure précise. Le capteur est relié à un manomètre différentiel affichant la valeur de la pression différentielle.
Le matériel pédagogique, bien structuré, guide l'utilisateur étape par étape à travers les expériences.
Objectifs d'apprentissage / Expériences :
• Étude des pertes de charge dans les conduites
• Différentes sections
• Influence des différents diamètres de conduite
• Influence des matériaux et de la rugosité de surface
• Impact de la vitesse d'écoulement
• Comparaison entre résultats expérimentaux et théorie
* Perte de charge dans la conduite 1
* Différents matériaux et diamètres

Le banc d'étude permet d'étudier les pertes de charge linéaires et singulières ainsi que de visualiser l'écoulement de l'eau dans différents types de conduites :
Tube lisse.
Tube rugueux.
Tube Venturi.
Élargissement et rétrécissement de section.
Coudes industriels.
Le banc se compose de :
Réservoir d'alimentation en fluide en matériau inoxydable.
Pompe centrifuge en acier inoxydable avec filtre.
Différentes vannes de régulation.
Tube Venturi.
Diaphragme.
Tube lisse transparent.
Différents coudes industriels.
Élargissement et rétrécissement de section.
Capteur de débit.
Raccordements étanches et indépendants installés aux différents points de mesure.
Manomètre différentiel à affichage direct.
Tous les accessoires nécessaires au bon fonctionnement.
Alimentation électrique : 220 V / 380 V / 50 Hz.
