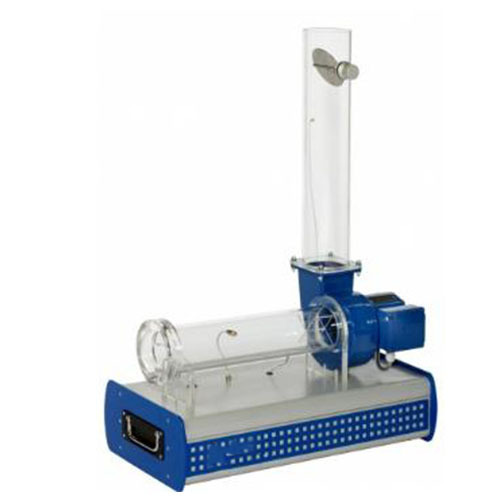

SR280 Expériences avec un ventilateur radial : matériel de laboratoire thermique, matériel pédagogique, matériel didactique1. Description
Les ventilateurs radiaux sont utilisés pour le transport de gaz avec des différences de pression modérées. Le fluide est aspiré axialement par l'arbre d'entraînement du ventilateur, dévié de 90° par la rotation du rotor et refoulé radialement.
Le banc d'essai permet de réaliser les expériences de base pour comprendre le comportement en fonctionnement et les principales caractéristiques des ventilateurs radiaux.
Il comprend un ventilateur radial à vitesse variable grâce à un convertisseur de fréquence, un conduit d'admission et un conduit de refoulement. Le conduit d'admission transparent est équipé de plaques de guidage pour optimiser le flux et d'un redresseur de flux pour le stabiliser. Ceci permet des mesures précises même en fonctionnement fortement réduit. Le débit d'air est ajusté par un papillon des gaz situé à l'extrémité du conduit de refoulement.
Pour illustrer l'influence de différentes formes de pales, deux rotors sont fournis : un rotor à pales incurvées vers l'avant et un rotor à pales incurvées vers l'arrière. Les rotors sont facilement interchangeables. 2. Caractéristiques techniques
Spécifications
Fonctionnement et comportement d'un ventilateur radial
Ventilateur radial à moteur triphasé à courant alternatif
Vitesse variable par variateur de fréquence
Conduits d'admission et de refoulement transparents
Vanne de régulation du débit d'air dans le conduit de refoulement
Rotors interchangeables : 1 rotor à pales incurvées vers l'avant et 1 rotor à pales incurvées vers l'arrière
Détermination du débit
Affichage de la pression différentielle, du débit, de la vitesse, de la consommation électrique, de la puissance hydraulique, de la température et du rendement
Grâce à l'instrumentation intégrée à microprocesseur, aucun dispositif supplémentaire sujet aux erreurs de câblage n'est requis
Caractéristiques techniques
Tuyau d'aspiration
Diamètre intérieur : 90 mm
Longueur : 430 mm
Tuyau de refoulement
Diamètre intérieur : 100 mm
Longueur : 530 mm
Ventilateur radial
Consommation électrique : 110 W
Vitesse nominale : 2 800 tr/min
Débit volumétrique maximal : 480 m³/h
Différence de pression maximale : 300 Pa
Plages de mesure
Pression différentielle : 0…1 800 Pa
Débit : 0…1 000 m³/h
Température : 0…100 °C
Vitesse : 0…3 300 tr/min
Consommation électrique : 0…250 W
230 V, 50 Hz, monophasé
230 V, 60 Hz, monophasé ; 120 V, 60 Hz, monophasé
Homologation UL/CSA (en option)
Configuration requise pour le fonctionnement : PC sous Windows
