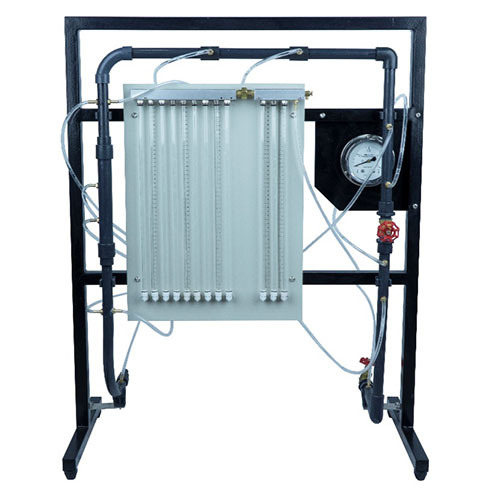

ZF1125A Équipement d'enseignement et de formation en génie des fluides : appareil pour l'étude des pertes d'énergie dans les coudes (équipement de formation professionnelle).1. Présentation de l'équipement
1.1 Description générale
Ce produit est conçu pour étudier les pertes d'énergie dans les fluides. Il permet d'analyser les pertes d'énergie lors de l'écoulement du fluide à travers des coudes d'angles variés et des conduites de différents diamètres. Le réseau de tuyauterie comprend des coudes à 90° et 45°, des vannes à boisseau sphérique ainsi que des sections de conduite présentant un élargissement brusque. Des manomètres différentiels sont utilisés pour mesurer les pertes d'énergie au cours de l'écoulement du fluide dans les différentes conduites.
1.2 Caractéristiques
(1) Structure de châssis en forme de T ; le mécanisme est simple et facilite l'observation.
(2) Équipé d'un manomètre différentiel et d'un manomètre à colonne pour faciliter la collecte des données.
2. Paramètres techniques
Manomètre à colonne (12 voies), longueur utile : 0–400 mm
Manomètre différentiel : 0–0,4 bar
Poids de l'équipement : 25 kg
Longueur de l'équipement : 830 mm
Largeur de l'équipement : 480 mm
Hauteur de l'équipement : 1120 mm
3. Liste des composants et description détaillée
3.1 Unité principale :
N° Nom
1 Point de mesure de pression 1
2 Point de mesure de pression 2
3 Point de mesure de pression 3
4 Vanne à boisseau sphérique
5 Point de mesure de pression 4
6 Point de mesure de pression 5
7 Point de mesure de pression 6
8 Purge d'air
9 Point de mesure de pression 7
10 Point de mesure de pression 8
11 Point de mesure de pression 9
12 Point de mesure de pression 10
13 Point de mesure de pression 11
14 Manomètre différentiel
15 Point de mesure de pression 12
16 Manomètre de conduite
17 Vanne à boisseau sphérique
18 Point de mesure de pression 13
3.4 Accessoires
N° Nom Qté
1 Gonfleur 1
2 Tuyau (1 m) 1
3 Collier de serrage en acier inoxydable 304 1
4. Liste des expériences
Expérience 1 Mesure de la pression différentielle au niveau d'un coude de conduite
Expérience 2 Mesure de la pression différentielle au niveau d'une vanne
Expérience 3 Mesure de la pression différentielle au niveau d'un changement de diamètre
Expérience 4 Mesure de la pression différentielle sur l'ensemble de la conduite
