Équipement pédagogique sur l'efficacité énergétique des systèmes de réfrigération : simulateur de réfrigérateur, équipement de formation professionnelle

SR2022 Équipement pédagogique sur l'efficacité énergétique des systèmes de réfrigération : simulateur de réfrigérateur, équipement de formation professionnelle
Marque : ShouldShine
Modèle : SR2022
Objectifs pédagogiques / Expériences
- Variables influençant l'efficacité énergétique
* Paramètres du régulateur
* Surfusion du fluide frigorigène
- Fonctionnement interconnecté des compresseurs
- Fonctionnement d'un régulateur multicompresseur
- Méthodes de récupération d'huile dans un système frigorifique multicompresseur
- Représentation du cycle thermodynamique sur un diagramme log p-h
Spécifications
[1] Système frigorifique multicompresseur pour l'étude de l'efficacité énergétique

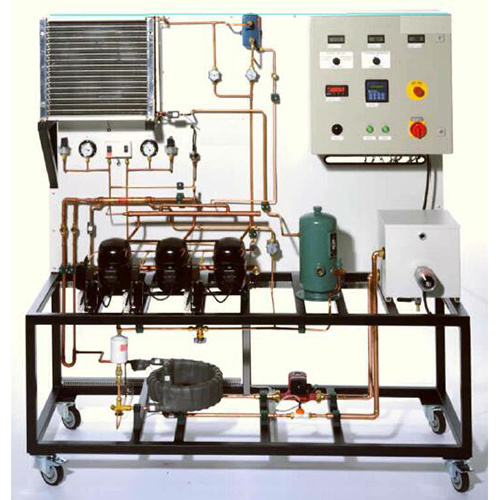

[2] Circuit frigorifique avec 3 compresseurs connectés en parallèle, condenseur, détendeur thermostatique et échangeur de chaleur coaxial faisant office d'évaporateur
[3] Un échangeur de chaleur pour la surfusion du fluide frigorigène peut être ajouté via des vannes
[4] Circuit glycol-eau comprenant une pompe et un réservoir avec résistance chauffante servant de charge frigorifique à l'évaporateur
[5] Régulateur multicompresseur pour le fonctionnement en parallèle des compresseurs
[6] Séparation de l'huile du fluide frigorigène côté refoulement et retour côté aspiration Compresseurs
[7] Ventilateur au niveau du condenseur à vitesse réglable
[8] Logiciel LabVIEW pour l'acquisition de données via USB sous Windows XP ou Windows Vista
[9] Réfrigérant R134a, sans CFC

Données techniques
3 compresseurs
- Puissance frigorifique : 1584 W chacun à -10 °C/55 °C
- Consommation électrique : 1156 W chacun à -10 °C/55 °C
Condenseur avec ventilateur
- Puissance : 4100 W
- Débit d'air : 1250 m³/h
Capacité de l'échangeur de chaleur à serpentin coaxial
- 4 kW à ΔT = 9 K ; 0,6 m³/h de mélange glycol-eau
Pompe à mélange glycol-eau
- Débit max. : 5 m³/h
- max. Hauteur manométrique : 6 m
Puissance du chauffage : 3 kW
Réservoir
- Mélange glycol-eau : 23 L
- Réservoir du circuit frigorifique : 5,8 L
Plages de mesure
- Température : 4 x 0…100 °C, 4 x -100 °C…100 °C
- Pression : 1 x -1…9 bar, 1 x -1…24 bar
- Débit : 1 x 1…25 L/min
- Puissance du compresseur : 0…4995 W
Dimensions et poids
L x l x H : 1800 x 700 x 1900 mm
Poids : env. 300 kg
Raccordements
400 V, 50/60 Hz, triphasé
