Banc d'essai électrohydraulique pour la formation, équipement de formation hydraulique double face, matériel pédagogique, matériel didactique

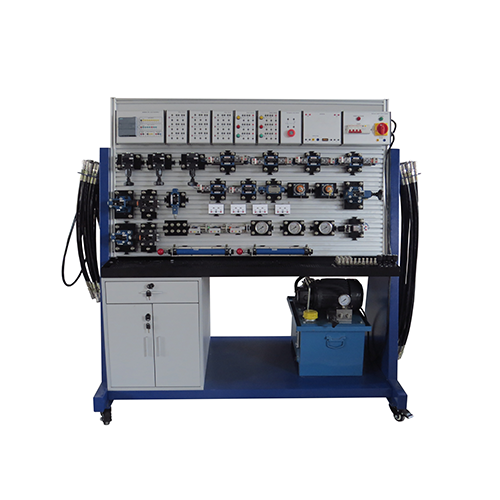

SR6116 Banc d'essai électrohydraulique pour la formation, équipement de formation hydraulique double face, matériel pédagogique, matériel didactique
I. Introduction
Ce dispositif convient aux écoles, aux centres de formation d'ingénieurs, aux services de formation en usine, etc.
Grâce à ce simulateur, les étudiants peuvent maîtriser la structure des composants hydrauliques, la théorie du contrôle des circuits hydrauliques, la conception de circuits hydrauliques et acquérir des compétences pratiques en hydraulique.
Ce simulateur est flexible et permet aux étudiants de concevoir leurs propres circuits hydrauliques.
II. Paramètres techniques
(1) Alimentation CC : entrée CA 380 V, 50 Hz ; sortie : CC 24 V/3 A
(2) Roues : 4, dont 2 avec frein, 2 sans frein
(3) Centrale hydraulique :
volume nominal : 35 L
pression hydraulique de sortie nominale : 16 MPa
type de pompe : pompe à engrenages
(4) Espacement des fentes : 25 mm
(5) Matériau des panneaux : aluminium
(6) Type d’établi : deux postes de travail d’un seul côté pour 2 étudiants
(7) Centrale hydraulique avec huile hydraulique
(8) Dimensions de l’équipement complet : 1 600 mm (L) × 750 mm (l) × 1 700 mm (H)
(9) Dimensions des panneaux en aluminium : 1 200 mm (L) × 750 mm (l)
(10) Armoire : 1
III. Expérience réalisable :
1. Circuit de commande de direction
(1) Circuit de changement de direction à commande manuelle
(2) Circuit de changement de direction à électrovanne
2. Circuit de commande de pression
(1) Circuit de réglage de pression à un seul niveau
(2) Réglage de pression secondaire
(3) Circuit de réduction de pression à un seul niveau
(4) Circuit de réduction de pression secondaire
(5) Utilisation d'un inverseur de direction de type « M »
(6) Circuit série de réglage de vitesse
5. Circuit séquentiel à vanne séquentielle
6. Circuit séquentiel à commande par interrupteur de course
7. Circuit séquentiel à commande par relais de pression
8. Circuit de fermeture unidirectionnelle à clapet anti-retour piloté
9. Circuit de fermeture bidirectionnelle à clapet anti-retour piloté
10. Circuit de fermeture d'un inverseur de direction de type « O »
11. Circuit hydraulique de base à commande par relais
12. Expérience de mesure de la capacité des composants hydrauliques

IV. Liste de configuration
N° Nom Unité Qté
1. Établi de formation (Unité 1)
2. Panneau de base en aluminium (Unité 1)
3. Station de pompage hydraulique (Unité 1)
4. Étagère suspendue électrique (1)
3. Vérin hydraulique double effet (2)
4. Distributeur (2)
5. Clapet anti-retour (2)
6. Soupape de trop-plein direct (3)
7. Électrovanne 4/3 (M) (1)
8. Électrovanne 4/3 (0) (1)
9. Électrovanne (Y) (1)
10. Électrovanne (H) (1)
11. Valve de course (1)
12. Électrovanne 4/2 (2)
13. Distributeur manuel 4/2 (1)
14. Valve de réglage de vitesse (2)
15. Soupape de trop-plein pilote (1)
16. Valve de séquence (pilote) (1)
17. Clapet anti-retour pilote (2)
18. Réducteur de pression Vanne (type pilote) pc 1
19 Vanne unidirectionnelle pc 1
20 Module relais de pression pc 1
21 Connecteur en T pc 6
22 Connecteur à cinq trous pc 4
23 Manomètres à glycérine pc 3
24 Tube d'huile, 600 mm, 6 unités
25 Tube d'huile, 1000 mm, 10 unités
26 Tube d'huile, 1500 mm, 2 unités
27 Module de blocage d'huile pc 1
28 Module d'alimentation CC pc 1
29 Module de commande de centrale hydraulique pc 1
30 Module relais pc 3
31 Module interrupteur à bouton pc 2
32 Capteur d'induction pc 1
33 Capteur capacitif pc 1
34 Capteur optique pc 1
35 Micro-interrupteur (gauche) pc 2
36 Micro-interrupteur (droite) pc 2
37 Unité de câble électrique 1
38 Ruban d'étanchéité PTFE pc 1
39 Outils d'installation pc 1
40 Guide de formation pc 1
41 Câbles électriques pc 25
42 Manuel d'expérimentation de formation en anglais pc 1
43 Automate programmable Siemens S7-1200 pc 1
