ZE3143 Matériel de formation électrique : banc d'essai pour automates programmables, onduleurs, matériel didactique, banc d'enseignement, matériel de formation électrique1. Présentation du produit
1.1 Profil
Ce dispositif de formation, comprenant un automate programmable Siemens S7-200 et des modules de simulation (objets à contrôler, etc.), permet aux étudiants, grâce à des expériences ciblées, de se familiariser avec l'utilisation de base de l'automate Siemens, les méthodes de programmation et le logiciel associé.
Il permet d'acquérir les connaissances et les compétences nécessaires et convient à l'enseignement supérieur, aux écoles professionnelles et techniques, ainsi qu'à la préparation aux examens professionnels. Le contenu de la formation inclut plus de 15 expériences : simulation de formage automatique, de ligne de production de galvanoplastie, de machine à laver automatique, de feu tricolore, de moteur pas à pas, de système d'alerte, d'ascenseur, etc.
1.2 Caractéristiques
(1) Le dispositif est composé d'un châssis en aluminium et d'un établi. Les instruments de mesure et l'alimentation électrique sont intégrés. Les circuits et dispositifs pratiques sont montés dans des boîtiers suspendus, ce qui les rend flexibles, faciles à utiliser et résistants aux dommages.
(2) La configuration des circuits et dispositifs expérimentaux est complète et combinable pour couvrir un large éventail de sujets de formation.
(3) Le dispositif est doté d'un système de sécurité performant. Permet aux élèves de travailler et d'expérimenter de manière autonome afin de développer leurs capacités d'analyse et de résolution de problèmes.
2. Capacité
(1) Alimentation : 230 V ± 10 % pour 50 Hz, système monophasé triphasé
(2) Dimensions : 1780 mm × 700 mm × 1300 mm
(3) Puissance : < 1,5 kVA
(4) Poids : < 290 kg
(5) Conditions de fonctionnement : température : -10 °C à +40 °C, humidité relative : < 85 % (à 25 °C)
3. Composition du produit :
3.1. Panneau de commande : structure métallique en aluminium, boîtier fermé.
3.2. Banc de formation : structure en aluminium, équipé de 4 roulettes avec 2 freins. Le banc de formation est facile à déplacer et à immobiliser. Le panneau de l'établi est composé d'un substrat haute densité de 25 mm d'épaisseur et a subi un traitement ignifuge haute température et haute pression. Il est équipé de trois tiroirs à glissières et de deux armoires à ouverture par simple pression. Sa structure est robuste et fiable, et son esthétique est soignée.
3.3 Panneau de commande électrique
(1) Alimentation monophasée à trois fils, testée avec un disjoncteur différentiel et dotée d'un bouton d'arrêt d'urgence permettant de couper l'alimentation en cas de besoin.
(2) Voltmètre et ampèremètre servant d'indicateurs de sortie, avec générateur de tension 0-10 V, 4-20 mA.
(3) Indicateur, prise secteur européenne et prises de sécurité.
(4) Alimentation secteur interne avec protection contre les courts-circuits.
3.4 Module de montage suspendu

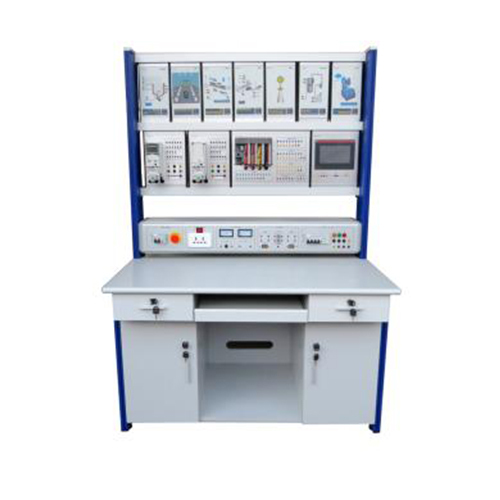

Ce module permet aux étudiants de réaliser diverses expériences. Chaque module de test est fabriqué selon des dimensions standard. Lors de l'installation, insérez le premier module dans la fente supérieure du support en aluminium moulé, puis orientez le module vers le bas en appuyant sur la fente prévue à cet effet. Module de boîte suspendue comme illustré. 3.5 Composants inclus
(1) Boîtier suspendu pour automate programmable S7-200 (1 unité)
(2) Boîtier suspendu pour simulateur d'éclairage de tour (1 unité)
(3) Boîtier suspendu pour chargement automatisé (1 unité)
(4) Boîtier suspendu pour simulation de niveau d'eau de château d'eau (1 unité)
(5) Boîtier suspendu pour simulation de manipulateur (également appelé boîtier suspendu pour robot) (1 unité)
(6) Boîtier suspendu pour mélange de liquides multiples (1 unité)
(7) Boîtier suspendu pour simulateur de tri postal (1 unité)
(8) Boîtier suspendu pour simulation de rouleau automatique (1 unité)
(9) Boîtier suspendu pour simulation d'expérience d'ascenseur (1 unité)
(10) Boîtier suspendu pour variateur Siemens V20 (1 unité)
(11) Boîtier suspendu pour simulation d'expérience de feux de circulation (1 unité)
(12) Boîtier suspendu pour simulation de formage automatique (1 unité)
(13) Boîtier suspendu pour ligne de production de galvanoplastie (1 unité)
(14) Boîtier suspendu pour simulation de machine à laver automatique (1 unité)
(15) Boîtier suspendu pour simulation de moteur pas à pas (1 unité)
(16) Boîtier suspendu pour boutons et indicateurs (1 unité) Pièce
(17) Câble électrique de sécurité 2 mm² (25 unités)
(18) Logiciel PLC en anglais, version pédagogique
4 expériences réalisables :
(1) Simulateur d'éclairage de tour d'observation : formation et pratique
(2) Chargement automatisé : formation et pratique
(3) Simulation du niveau d'eau d'un château d'eau : formation et pratique
(4) Simulation de manipulateur (ou robot) : formation et pratique
(5) Mélange de liquides : formation et pratique
(6) Simulateur de tri du courrier : formation et pratique
(7) Simulation de rouleau automatique : formation et pratique
(8) Simulation d'ascenseur : formation et pratique
(9) Onduleur Siemens V20 : formation et pratique
(10) Simulation de feux de circulation : formation et pratique
(11) Simulation de formage automatique : formation et pratique
(12) Ligne de production de galvanoplastie : formation et pratique Expérience
(13) Simulation et pratique d'une machine à laver automatique
(14) Simulation et pratique d'un moteur pas à pas
