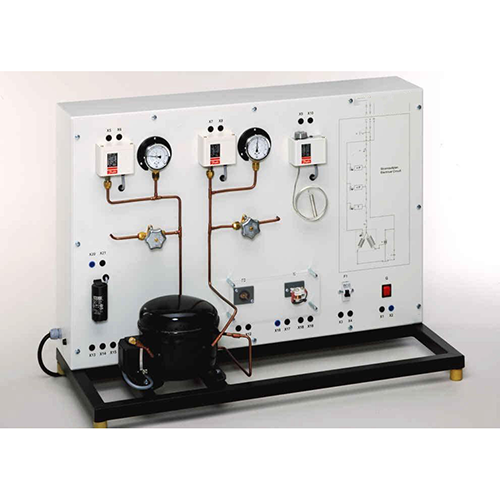

ZM6148 Raccordement électrique du compresseur frigorifique, équipement de laboratoire frigorifique, matériel pédagogique, matériel didactique* Raccordement électrique correct d'un compresseur frigorifique¹
* Utilisation d'un compresseur frigorifique réel¹
* Conception et étude d'une chaîne de sécurité
Description technique
Le câblage des composants électriques nécessaires au démarrage et au fonctionnement des compresseurs frigorifiques est une tâche courante dans le domaine du froid. La sécurité est un aspect primordial. Ces connaissances et compétences peuvent être acquises. Tous les composants sont testés et mis en service sous tension secteur afin de garantir leur pertinence pour la pratique. Les composants électriques nécessaires au démarrage et au fonctionnement du compresseur frigorifique sont disposés de manière à être clairement visibles. Le raccordement électrique des différents composants est réalisé par des câbles via les prises de laboratoire. Parmi ces composants figurent par exemple le condensateur et le relais de démarrage nécessaires au démarrage du moteur. Le schéma électrique en façade permet d'identifier facilement les différents composants. Le circuit frigorifique, avec compresseur et réservoir, permet de vérifier les pressostats d'aspiration et de refoulement du compresseur. La pression est réglée par des vannes et le pressostat est déclenché. Deux manomètres permettent de contrôler la courbe de pression. Si l'un des pressostats se déclenche, l'alimentation électrique du compresseur
est interrompue. Le câblage et la vérification des autres composants typiques de la chaîne de sécurité, tels que le disjoncteur et le fusible automatique, sont également effectués. Le matériel pédagogique, bien structuré, présente les principes fondamentaux et fournit un guide pas à pas pour les expériences.
Objectifs d'apprentissage / Expériences
- Lire, comprendre, câbler et tester les schémas de circuits électriques des compresseurs frigorifiques
- Conception et fonctionnement des composants électriques des compresseurs frigorifiques
* condensateur de démarrage
* relais de démarrage
* protection contre la surchauffe
* fusible automatique
* pressostat
* thermostat
- Conception et test d'une chaîne de sécurité
- Méthodes de représentation en génie électrique
* symboles
* schémas de circuits
- Aspects de sécurité liés à la manipulation de la tension secteur
Spécifications
[1] Unité expérimentale de la série pratique pour la formation des ingénieurs en mécatronique spécialisés en réfrigération
[2] Raccordement électrique correct d'un compresseur frigorifique
[3] Circuit frigorifique avec compresseur, réservoir, 2 vannes et 2 manomètres pour l'étude des pressostats côté refoulement et aspiration
[4] Composants électriques pour le démarrage et le fonctionnement du compresseur, clairement visibles
[5] Prises et câbles de laboratoire pour le raccordement des composants électriques
[6] Fonctionnement d'un thermostat
[7] Schéma du circuit sur le panneau avant pour une identification aisée des composants
[8] Fluide frigorigène R134a, sans CFC
Caractéristiques techniques
Compresseur frigorifique
- Consommation électrique : env. 165 W
Récepteur : 0,8 L
Plages de mesure du manomètre :
- Refoulement : -1 à 24 bar
- Aspiration : -1 à 9 bar
Plage de contrôle du pressostat :
- Refoulement : 8 à 32 bar
- Aspiration : -0,9 à 7 bar
Thermostat : -5 à 35 °C
Composants électriques du compresseur :
- Condensateur de démarrage
- Relais de démarrage
- Protection contre la surchauffe (bilame)
- Fusible automatique
Dimensions et poids :
L x l x H : 900 x 400 x 650 mm
Poids : env. 35 kg
Connexion :
230 V, 50 Hz, monophasé
Contenu de la livraison :
1 unité expérimentale
1 multimètre
1 jeu de câbles de laboratoire
1 notice d'utilisation
