Simulateur de climatiseur domestique, équipement de laboratoire de réfrigération, matériel pédagogique, équipement de formation professionnelle

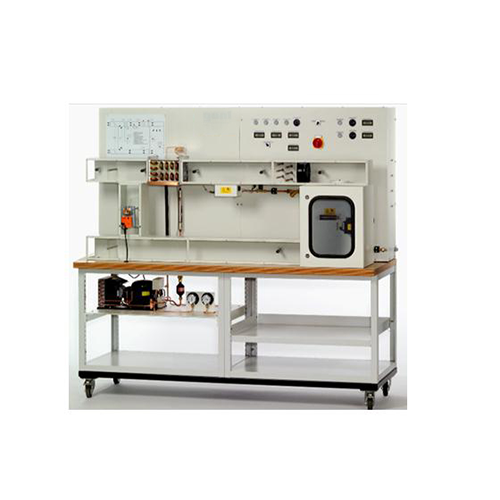

ZM6605 Simulateur de climatiseur domestique, équipement de laboratoire de réfrigération, matériel pédagogique, équipement de formation professionnelle
Système de climatisation simple
Conduit de ventilation, section 250 x 250 mm
Détendeur sélectionnable par électrovannes
Détendeur et tubes capillaires de 1 m
Ventilateur radial à ailettes
Évaporateur à flux laminaire avec bac de récupération
Compresseur : 1/2 CV
Condenseur : à air
Chambre d’évaporation, registre. Dimensions (Longueur, Largeur, Hauteur) : 1100 x 720 x 490 mm
Poids : 80 kg
Fonctions d'insertion et de simulation de défauts requises. Permet la création de diagrammes PI via la version 1.26.
Manuel d'utilisation en espagnol (théorie et pratique) pour formateurs et étudiants.
Dimensions : 1100 x 720 x 490 mm
Contrôleur principal du congélateur
Processeur ARM 32 bits haute performance intégré
Port USB intégré pour connexion PC
Possibilité d'interverrouiller jusqu'à 16 modules de température
Terminal de communication RS485 intégré pour communication multipoint
Le circuit de communication RS485 doit être isolé pour une meilleure immunité au bruit.
Entrée analogique 12 bits pour capteurs de pression et d'humidité interverrouillés (16 canaux)
Entrée numérique 16 canaux intégrée pour le contrôle des fonctions. 16 LED intégrées pour vérifier l'état de la sortie sur le circuit imprimé
16 LED externes intégrées pour vérifier l'état de la sortie
Jusqu'à 16 canaux de sortie relais (8 canaux de base, 8 canaux optionnels)
Le relais de sortie doit avoir un courant nominal de 10 A ou plus.

L'alimentation à découpage (SMPS) et le convertisseur DC-DC doivent être intégrés et conçus avec un signal externe et une structure d'isolation.
Source d'alimentation : CA 86-264 V, 50/60 Hz (tension libre)
Dimensions du circuit imprimé : 250 × 140 mm
Le circuit imprimé doit contenir les éléments suivants :
Compresseur : 1/2 CV, monophasé 220 V, boîtier de commande.
Condenseur : à air.
Évaporateur : à tubes.
Accumulateur : 1/2 CV.
Réservoir : 1/2 CV.
Détendeur : manuel, soudé.
Vanne électronique de commande : 3/8" avec bride ou soudée.
Filtre déshydrateur : 3/8" avec bride ou soudé.
Manomètres : haute et basse pression. Raccord de remplissage
Visière acrylique : avec collier ou soudée
Conduit : PC 250 x 250 mm
Ventilateur : 220 V, variateur de vitesse inclus
Chauffage à broches : 1 kW
Pression du vent : tube de Pitot 220 V
Sonde de température : 9 unités
Récepteur de liquide, accumulateur
Module de température du réfrigérateur
Affichage numérique 4 digits intégré avec bonne visibilité
Possibilité d'interverrouiller jusqu'à 16 modules de température
Terminal de communication RS485 intégré pour communication multipoint
Entrée pour sonde de température de type RTD
Précision : ± 0,2 °C
Relais 10 A intégré
Sélecteur rotatif 4 bits intégré pour la configuration d'adresse
Utilisation d'un relais de sortie 10 A
Alimentation : 24 V CC
Dimensions du circuit imprimé avant : 70 x 50 mm
