TB220505S15 Système didactique pour la formation aux énergies renouvelables (solaire et éolienne) - Équipement didactique hybride - Équipement de formation professionnelle

I. Présentation du produit
1.1 Présentation

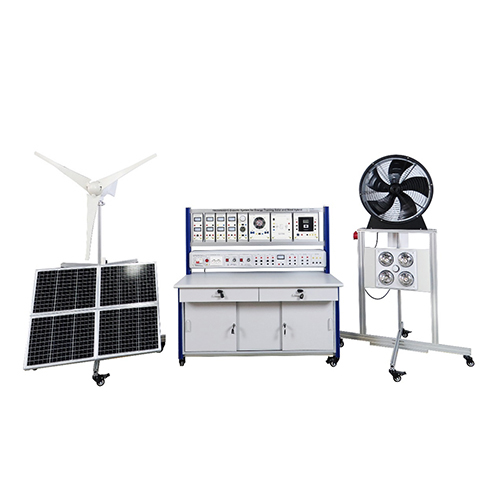

Le système de formation aux énergies renouvelables (solaire et éolienne) hybride TB220505S15 est un outil pédagogique avancé conçu pour l'éducation et la formation. Il vise à aider les étudiants à comprendre en profondeur les principes et les processus de production d'énergie éolienne et solaire grâce à des simulations intuitives. L'appareil simule avec précision des systèmes de production d'énergie éolienne et solaire réels, permettant aux étudiants d'apprendre et d'expérimenter dans un environnement sûr et contrôlé.
Dans le système TB220505S15, la turbine éolienne est partiellement entraînée par un ventilateur afin de simuler le processus réel de production d'énergie éolienne. Les étudiants peuvent observer l'influence de différentes vitesses de vent sur le rendement de la production d'énergie en ajustant la vitesse du ventilateur. Les panneaux solaires sont éclairés par des lampes halogènes pour simuler l'effet de la lumière du soleil sur les panneaux photovoltaïques. En ajustant l'intensité et l'angle d'éclairage, les étudiants peuvent étudier les caractéristiques de production des panneaux photovoltaïques sous différentes conditions d'éclairage, et ainsi comprendre le fonctionnement des cellules solaires et leurs performances dans divers environnements.
1.2 Caractéristiques
(1) Conception structurelle : La plateforme de formation est dotée d'une structure à colonnes profilées en aluminium, garantissant stabilité et durabilité. Les instruments de mesure et l'alimentation électrique sont intégrés, ce qui permet un gain de place et une utilisation plus pratique. Équipée de roulettes, la plateforme facilite le déplacement des modules et résiste aux chocs.
(2) Configuration complète : Les circuits et dispositifs expérimentaux sont entièrement configurés et peuvent être combinés pour couvrir l'ensemble des sujets abordés. Qu'il s'agisse d'expériences sur la production d'énergie éolienne ou solaire, leur mise en œuvre est aisée. Cette flexibilité permet aux enseignants de choisir différents projets expérimentaux en fonction des besoins pédagogiques et d'enrichir ainsi les contenus d'enseignement.
(3) Système de sécurité : Le système de formation à l'énergie hybride solaire et éolienne TB220505S15 est équipé d'un système de sécurité performant. Tous les circuits et dispositifs ont été rigoureusement conçus et testés afin de garantir l'absence de risques pour la sécurité lors de leur utilisation. De plus, l'appareil est équipé de mesures de sécurité complètes, capables de couper automatiquement l'alimentation en cas d'anomalie afin de protéger la sécurité des élèves.
II. Paramètres de performance
2.1 Paramètres techniques
1. Alimentation : monophasée, triphasée, 220 V CA ± 5 %
2. Conditions de fonctionnement : température de -10 à +40 °C ± 5 %, température maximale ≤ 80 °C
3. Environnement : absence de gaz corrosifs ou inflammables, et de poussières conductrices en grande quantité
2.2 Dimensions et poids
Dimensions 1 : 1200 mm × 1200 mm × 1900 mm
Poids 1 : < 160 kg
Dimensions 2 : 1405 mm × 700 mm × 1415 mm
Poids 2 : < 170 kg

III. Liste des composants et description détaillée
3.1 Partie principale
Numéro Nom
1 Partie éolienne hybride solaire-éolien et source lumineuse simulée
2 Partie plateforme de formation pratique
3 Partie panneau solaire hybride solaire et éolienne
3.2 Boîtier de suspension
Numéro Nom
1 Boîtier de suspension pour ampoule
2-3 Boîtier de suspension pour ampèremètre et voltmètre CC
4 Boîtier de suspension pour ampèremètre et voltmètre CC
5 Boîtier de suspension pour ampèremètre et voltmètre CA
6 Boîtier de suspension pour onduleur
7 Boîtier de suspension pour ventilateur axial
8 Boîtier de suspension pour contrôleur hybride solaire-éolien
3.3 Boîtier d'alimentation
Numéro Nom
1 Disjoncteur
2 Voyant d'alimentation et fil de terre
3 Prise 6 broches 220 V CA
4 Interrupteur et variateur de vitesse pour ventilateur
5 Interrupteur et variateur de vitesse pour source lumineuse analogique
6 Module de batterie
7 Voltmètre 30 V CC
8 Module de sortie et de mesure pour panneau photovoltaïque
9 Bornes de sortie et de mesure pour éolienne
3.4 Partie arrière du boîtier de suspension
Numéro Nom
1 Interface d'alimentation pour source éolienne simulée et source lumineuse simulée
2 Panneau photovoltaïque 1-4 Interface d'entrée
3 Interface d'entrée pour la production d'énergie éolienne
IV. Liste de configuration du produit
N° Nom Qté
1 Éolienne hybride solaire-éolien et source lumineuse simulée (partie 1)
2 Panneau solaire hybride solaire et générateur (partie 1)
3 Machine d'entraînement éolienne et solaire (partie 1)
4 Boîtier de suspension pour ampoule (partie 1)
5 Boîtier de suspension pour ampèremètre et voltmètre CC (50 V 10 A) (partie 2)
6 Boîtier de suspension pour ampèremètre et voltmètre CC (50 V 30 A) (partie 1)
7 Boîtier de suspension pour ampèremètre et voltmètre CA (250 V 5 A) (partie 1)
8 Boîtier de suspension pour onduleur (partie 1)
9 Boîtier de suspension pour ventilateur axial (partie 1)
10 Boîtier de suspension pour contrôleur hybride solaire-éolien (partie 1)
11 Câble électrique 4 mm² 1 mètre, double extrémité, noir (partie 10)
12 Câble électrique 4 mm² 1 mètre, double extrémité, rouge (partie 10)
13 Câble électrique 4 mm² 1 mètre, double extrémité, bleu (partie 5)
14 Câble électrique 4 mm² 1 mètre, double extrémité, bicolore (partie 5)
15 Câble électrique 4 mm² 1 1. Multimètre à double extrémité jaune 5
16. Ligne de communication 1
17. Fusible 5*20 5A 4
18. Fusible 5*20 10A 4
19. Fusible 6*30 30A 4
20. Fusible 6*30 30A 1
21. Trousse à outils d'électricien comprenant 17 outils 1
22. Chargeur 1
23. Multimètre numérique UA9205 1
V. Liste des expériences
Expérience 1 : Expérience sur les caractéristiques de protection des batteries de charge solaire
Expérience 2 : Expérience sur la charge des batteries avec des chargeurs
Expérience 3 : Expérience sur le test d'un ventilateur à flux axial
Expérience 4 : Expérience sur le principe de l'onduleur
Expérience 5 : Expérience sur le test de tension en circuit ouvert des panneaux photovoltaïques et des batteries
Expérience 6 : Expérience sur un système de production d'énergie éolienne simulé
Expérience 7 : Expérience sur le raccordement en série des panneaux photovoltaïques et des batteries
Expérience 8 : Expérience sur le raccordement en parallèle des batteries photovoltaïques
Expérience 9 : Expérience sur la variation de la tension de sortie et le courant en fonction de l'intensité lumineuse
Expérience 10 : Expérience sur la variation de la tension et du courant de sortie en fonction de l'angle d'incidence de la lumière
