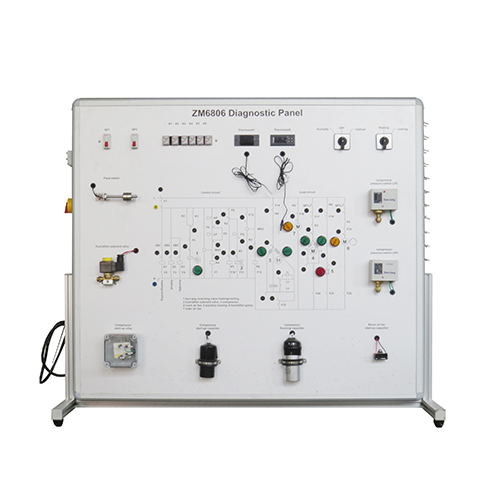

ZM6806 Équipement de formation professionnelle, panneau de diagnostic, formateur en réfrigération, équipement de formation professionnelleI. Présentation du produit
Principe et fonctionnement de la climatisation et de la réfrigération
La climatisation est un système qui utilise la réfrigération, un procédé permettant de refroidir artificiellement un objet. Pour comprendre le principe de la climatisation et de la réfrigération, il faut d'abord comprendre celui de l'absorption de chaleur par évaporation. Par exemple, nous avons tous déjà reçu une injection. Lorsqu'une infirmière applique de l'alcool sur notre peau, nous ressentons immédiatement une sensation de fraîcheur. Pourquoi ? C'est grâce à l'évaporation de l'alcool, qui absorbe la chaleur de notre peau. Appliquer de l'eau sur la peau procure également une sensation de fraîcheur, mais c'est moins efficace que l'alcool, car ce dernier s'évapore plus facilement. Autrement dit, plus l'évaporation est rapide, plus le refroidissement est important. La vitesse d'évaporation dépend de la température : plus la température est élevée, plus l'évaporation est rapide. Par exemple, le linge lavé en été sèche plus vite qu'en hiver.
La pression joue également un rôle : plus la pression est basse, plus l'évaporation est rapide. Par exemple, si vous faites bouillir de l'eau dans les plaines, vous obtiendrez 100 degrés, tandis que sur le plateau Qinghai-Tibet, elle bouillira à moins de 90 degrés. En raison de cette différence de point d'ébullition, l'eau ne bout et ne s'évapore pas en grande quantité avant d'atteindre 100 degrés. Or, notre climatiseur utilise du fluor. Le fluor s'active à -30 degrés. Lorsqu'il bout, il s'évapore beaucoup. Si l'on verse du fluor dans un réservoir d'eau, il s'évaporera abondamment à température ambiante et absorbera la chaleur environnante. Le réservoir et ses alentours deviendront très froids. On utilise alors un ventilateur pour brasser l'eau et faire sortir un courant d'air frais. Mais il ne s'agit que d'une hypothèse, irréalisable en pratique, car le fluor versé s'évapore instantanément et il est impossible de continuer à remplir le réservoir. Comment réutiliser le fluor ? Il faut d'abord trouver un moyen de condenser le fluor vaporisé en fluor liquide. Une solution consiste à le pressuriser. Tant que le gaz est sous pression, il peut être liquéfié, et plus la pression est élevée, plus la liquéfaction est facile. Par exemple, les bouteilles de gaz utilisées à domicile contiennent principalement du liquide, qui est du gaz liquéfié comprimé. Une autre méthode consiste à refroidir le gaz. En refroidissant, le gaz peut également être liquéfié, et plus la température est basse, plus la liquéfaction est facile. Par exemple, lorsque de l'eau bout dans une casserole, des gouttes se forment sur le couvercle. Il s'agit du résultat de la condensation de la vapeur d'eau contenue dans la casserole sur le couvercle plus froid. Pour résoudre le problème de la liquéfaction du gaz, il existe aussi un système fermé afin d'empêcher les fuites de gaz. C'est ce qu'on appelle un système de climatisation.
Un climatiseur est principalement composé de quatre parties : un compresseur, un condenseur, un détendeur et un évaporateur. Lors de la réfrigération, le compresseur aspire le fluor gazeux à basse température et basse pression contenu dans l'évaporateur (unité intérieure) vers le cylindre, puis le comprime pour le transformer en gaz à pression et température plus élevées. Ce gaz est ensuite introduit dans le condenseur (unité extérieure) afin de céder de la chaleur à l'air. Le fluor gazeux se condense alors en liquide à haute pression. Lorsque ce liquide traverse le détendeur, sa section se contracte brusquement, ce qui augmente son débit (un peu comme lorsqu'on lave une voiture en branchant un tuyau d'arrosage et en pinçant le tuyau : le débit d'eau s'accélère). Le jet ainsi formé est un mélange gazeux et liquide à basse température et basse pression.
Imaginez que ce liquide s'évapore et se vaporise rapidement lorsqu'il est pulvérisé dans un grand espace à travers un petit orifice. En entrant dans l'évaporateur (unité intérieure), l'air s'évapore en continu et absorbe la chaleur ambiante, ce qui abaisse la température de la pièce. Il se transforme ensuite en gaz à basse pression et retourne au compresseur. Ainsi, le climatiseur peut fonctionner en continu. L'évaporateur (unité intérieure) étant froid et à basse température, la vapeur d'eau présente dans l'air ambiant se condense à sa surface, à la manière de la rosée sur une bouteille de boisson fraîche. Plus l'humidité de l'air est élevée, plus la condensation est importante. C'est pourquoi un bac est nécessaire pour recueillir cette eau de condensation et l'évacuer à l'extérieur. Il s'agit de l'eau de condensation du climatiseur.
Le dispositif de formation est conçu pour une étude approfondie de la thermodynamique, la simulation de différentes pannes de circuit des climatiseurs, ainsi que la détection et le diagnostic des problèmes correspondants, afin de les résoudre rapidement et efficacement.
II. Caractéristiques de l'équipement
La plateforme de formation est dotée d'un châssis en aluminium à la fois simple et robuste. Cette structure réduit le poids total de l'équipement tout en préservant sa solidité. Des pieds protègent l'équipement des rayures sur le sol et préservent son esthétique. Le câble d'alimentation, composé d'une plaque aluminium-plastique de 4 mm d'épaisseur, offre un aspect élégant et discret. Tous les indicateurs sont intégrés au panneau pour faciliter le diagnostic des problèmes de câblage.
L'équipement bénéficie d'un système de protection performant. L'alimentation électrique est protégée par un disjoncteur différentiel afin de garantir la sécurité du compresseur et du système. Dans le circuit de commande électrique, un bouton d'arrêt d'urgence et une mise à la terre fiable assurent la sécurité de l'équipement et du personnel.
III. Paramètres techniques
(1) Alimentation : 220 V ± 10 %, 50 Hz ;
(2) Dimensions : 1134 mm × 500 mm × 1000 mm ;
(3) Poids : < 150 kg (4) Conditions de fonctionnement : température ambiante 10 °C à 30 °C, humidité relative < 75 % (à 25 °C) ;
(5) Puissance du système : < 1,5 kW.
IV. Composition de l’équipement
1. Interrupteur d’alimentation
2. Thermomètre
3. Disjoncteur
4. Relais intermédiaire
5. Interrupteur de commande
6. Interrupteur de protection contre les sous-tensions
7. Interrupteur de protection contre les surtensions
8. Condensateur de démarrage du ventilateur
9. Relais de démarrage du compresseur
10. Condensateur de démarrage du compresseur
11. Condensateur de fonctionnement du compresseur
12. Électrovanne de l’humidificateur
13. Interrupteur à flotteur de niveau de liquide
