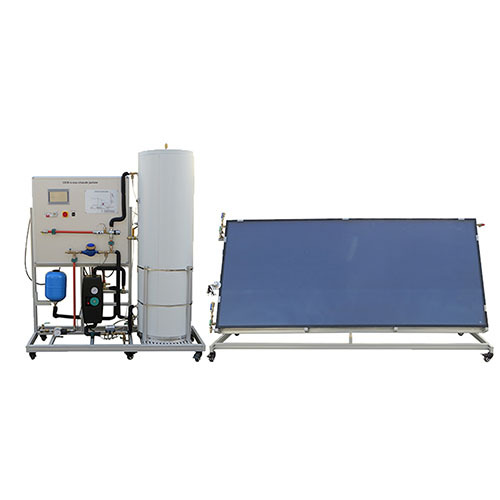

SR2105 CESI - Équipement didactique pour la production d'eau chaude pulsée - Équipement de formation professionnelle - Équipement de formation aux énergies renouvelables

1. Présentation de l'équipement
1.1 Caractéristiques de l'équipement :
• Installation expérimentale pour la recherche sur l'énergie solaire thermique (chauffe-eau solaire individuel de 200 L, capteur de 2,2 m²)
• Fonctionnement local et à distance par logiciel
• Acquisition et communication de données de mesure (température, débit, pression, etc.)
• Analyse technico-économique et environnementale
• Bilan thermique, dimensionnement et rationalité des composants
• Raccordements électriques et de plomberie
• Capteurs solaires mobiles
1.2 Description fonctionnelle :
Le système permet d'étudier la production d'eau chaude sanitaire par énergie solaire (capteurs plans).
Il permet de simuler l'ensemble du processus de production, de stockage et de distribution de l'eau chaude sanitaire.
1.3 Mesure et suivi de la production 2. Paramètres techniques
(1) Alimentation : 220 V CA, 50 Hz
(2) Poids : environ 200 kg
(3) Conditions de fonctionnement : température ambiante de 10 °C à 30 °C, humidité relative < 75 % (à 25 °C)
(4) Dimensions : unité de mesure et de surveillance 1600 × 600 × 1900 mm

3. Liste des expériences
(Liste de tous les projets expérimentaux réalisables ; les expériences doivent être effectuées)
TP 1 : Identification des composants et principes du système
Découverte des composants du système
Compréhension du rôle de chaque composant
Expérience 2 : Analyse fonctionnelle du système
Principes de fonctionnement de l'appareil (énergie solaire, énergie thermique, puissance, dilatation volumique des liquides, action des circulateurs, action de la régulation)
Production d'eau chaude sanitaire : mesures et calculs
Expérience 3 : Mesures et montage (circuit solaire)
Élaboration d'un schéma fonctionnel
Mesure de la température, du débit et de la puissance
Mise en place du système Pompe de circulation solaire
Mesure des performances des composants installés
Expérience 4 : Recherche sur l’énergie de secours
Détermination des types de secours possibles pour l’installation
Recherche sur l’alimentation de secours
Mise en service du système de secours et mesures énergétiques
